Bedienung über Taster und Visualisierung über LED

[aiole]

Mit den 5V kannst Du ev. auch eine kleine helligkeitsbasierte Ansteuerung bauen. In einer Garage, wo es fast dauerhaft dunkel ist, nützt das natürlich nichts, aber im Außenbereich schon.

Z.B. von hier
Quelle: https://www.avr-programmierung.com/npn- ... r-schalter

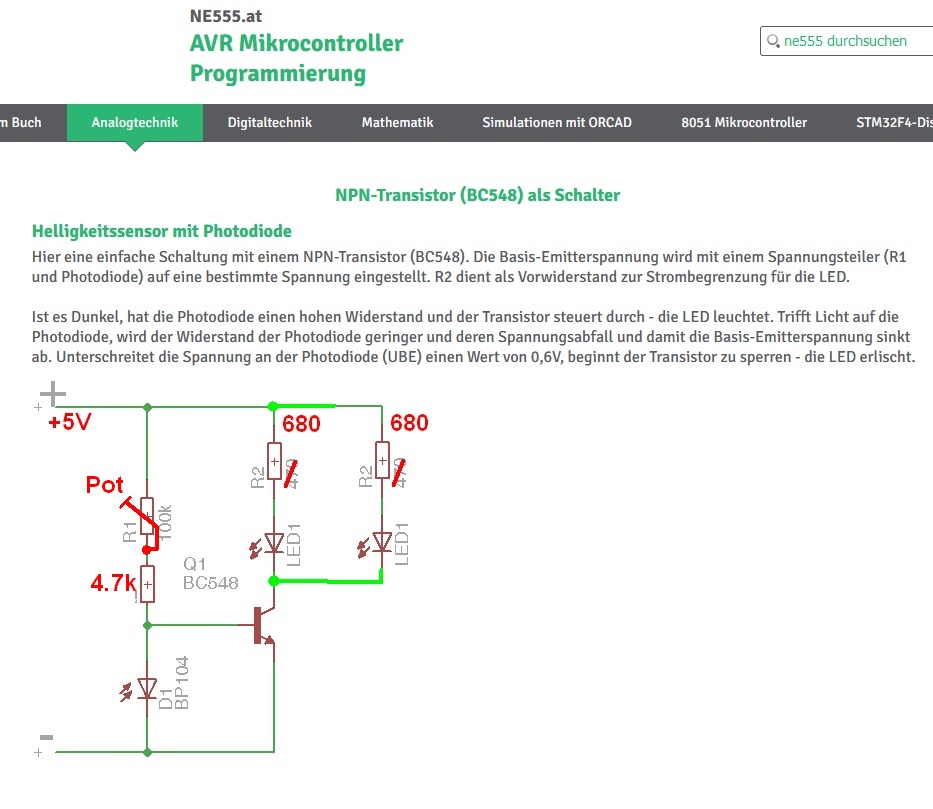

Eine schöne, kleine Analogschaltung - allerdings ohne Hysterese. Die kann also im Übergangsbereich mal flackern, aber das hebt die LEDs nicht an. Ich habe sie selbst nicht im Einsatz, sollte aber gut funktionieren. Anbei modifiziert mit:
* Einstellbarkeit mit 100k Trimmer
* 2 LEDs

Wenn Du es nutzen willst, bitte vorher testen.

Auf der anderen Seite sind weder Stromverbrauch noch Lichtverschmutzung bei 24/7-Betrieb ein Thema.

[ToBi85]

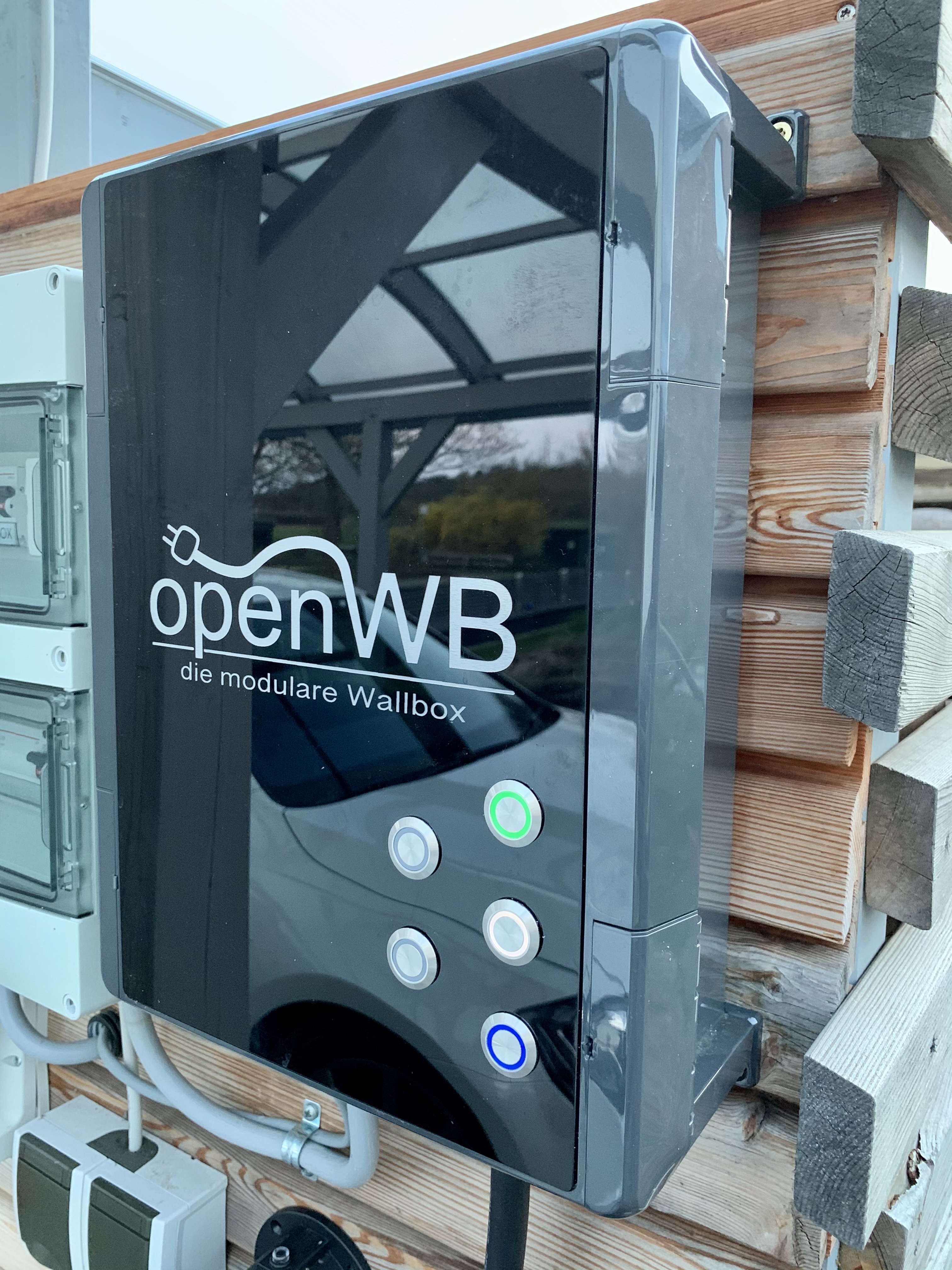

Man soll ja auch mal Ergebnisse posten:

[pfoerti]

Sieht gut aus,

Welchen Durchmesser haben deine Taster?

@openwb, blöde Frage, aber hat das einen Einfluss auf die Gewährleistung?

Gruß

[JSAnyone]

Das ist finde ich echt gut geworden.
Meiner Meinung nach viel sinnvoller als ein Display, für komplexere Sachen als Lademodus umschalten greife ich dann doch zum Handy.

[ToBi85]

Sieht gut aus,

Welchen Durchmesser haben deine Taster?

Danke!
Die Taster haben einen Durchmesser von 22mm.
19mm Durchführung.

[Mafaldo]

Man soll ja auch mal Ergebnisse posten:

sieht schick aus. Ohne Kratzer reinzubekommen.
Wurden hier die LED mit dem zusätzlichen Anschluss an der Addon-Platine
versorgt?

[HSC]

Hallo,
perfekt gelöst!
Gibt es dafür: "Es gibt ja nur 3 LED-Augänge um Lademodi anzuzeigen. Diese würde ich auf die ersten drei Taster verteilen." schon eine Lösung?
Da ich für mich bislang keine verwendbare Funktion des " Standby" gefunden habe, könnte ich mir folgende Lösung vorstellen:
Standby = DauerAus
Stop: = Leuchtet rot, wenn PV , Min+ PV oder Sofort = "Aus" sind. Sozusagen ein Vergleich, ob eine davon an ist, oder eine Negation, sobald 1 Led davon leuchtet.
Vlt. hat irgendein Crack hier im Forum dafür eine einfache Schaltung, sodass kein weiterer Ausgang auf der Platine erforderlich ist.
VG

Edit: Sind die Taster wasserfest, also nach innen gesehen? IP xx?

[ragsna]

Man soll ja auch mal Ergebnisse posten:

Perfekt! So habe ich das auch geplant.
Hast du eine Quelle / Link für die Taster?

[openWB]

Sieht gut aus,

Welchen Durchmesser haben deine Taster?

@openwb, blöde Frage, aber hat das einen Einfluss auf die Gewährleistung?

Gruß

Sowas wird praxisnah gehandhabt.
Defekt durch Wasserschaden weil undicht -> keine Gewahrleistung.
Überlastung durch falsche LED - -> ebenso.
Defekt der EVSE -> Gewährleistung.

[pfoerti]

Danke für die schnelle Antwort,
Das ist so nachvollziehbar und fair.

Auch wenn es bestimmt schon irgendwo steht,
Könnte man die maximalen Ströme gesamt/einzelne LED nochmal nennen?

Ansonsten waren es ja 5V und 1k-Vorwiderstand.

Danke und gute Nacht
