3 Solaredge Wechselrichter und 2 LG Batterien

[72Yankee]

Liebes Forum,

ich habe zu meiner Anlage noch eine weitere Batterie mit Wechselrichter hinzugebaut. Das Setup sieht wie folgt aus.

- Wechselrichter 1 (Master), einphasig - Solaredge SE5000 SetApp
Hier ist am Modbus 2 eine LG Resu 10H (ID 15) und das Smartmeter (ID 2 -> Standardwert) angeschlossen. Der WR hat die ID 1 am Modbus 2. Terminierung On an der Batterie und am Smartmeter.
Weiterhin ist der WR über Modbus 1 mit dem Wechselrichter 2 verbunden. Auch hier hat er die Modbus ID 1. WR 1 Terminierung On.

- Wechselrichter 2 (Slave), dreiphasig - Solaredge SE 10k Setapp mit den Optimierern und Solarmodulen
Ist verbunden mit dem Wechselrichter 1 über Modbus 1 und der ID 3. Keine Terminierung.

- Wechselrichter 3 (Slave), einphasig - Solaredge SE5000H Display
Hier ist am Modbus 1 eine LG Resu 7H (ID15) angeschlossen. Der WR hat an diesem Modbus die ID 1. Beide terminiert.
An dem Modbus-E ist der Wechselrichter 2 (ID3) und der Wechselrichter 1 (ID1) sowie das Smartmeter (ID2) angeschlussen. An diesem Modbus hat der WR die ID 5. Hier sind WR 3 und 1 terminiert.

Im Solaredge Portal sieht alles bestens aus und es funktioniert einwandfrei.

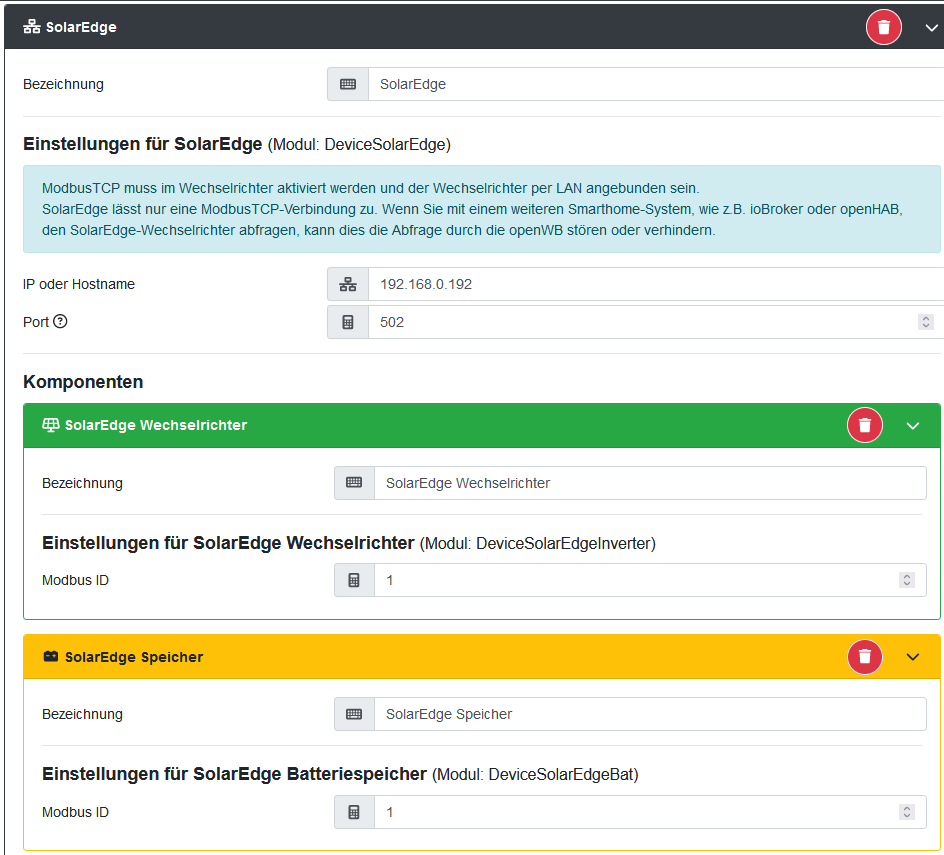

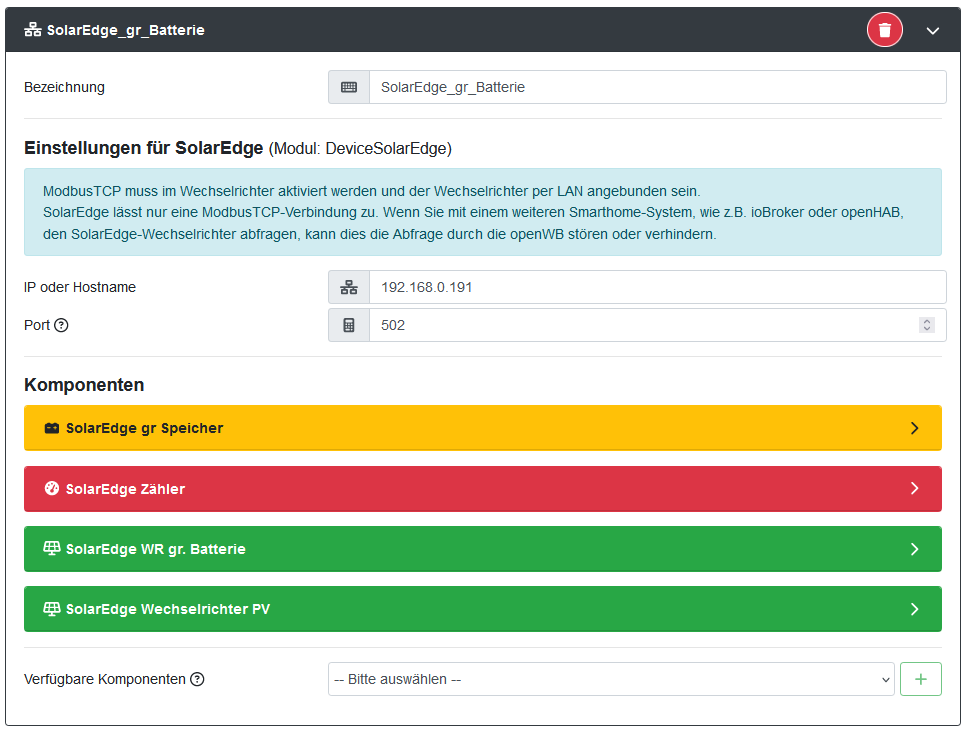

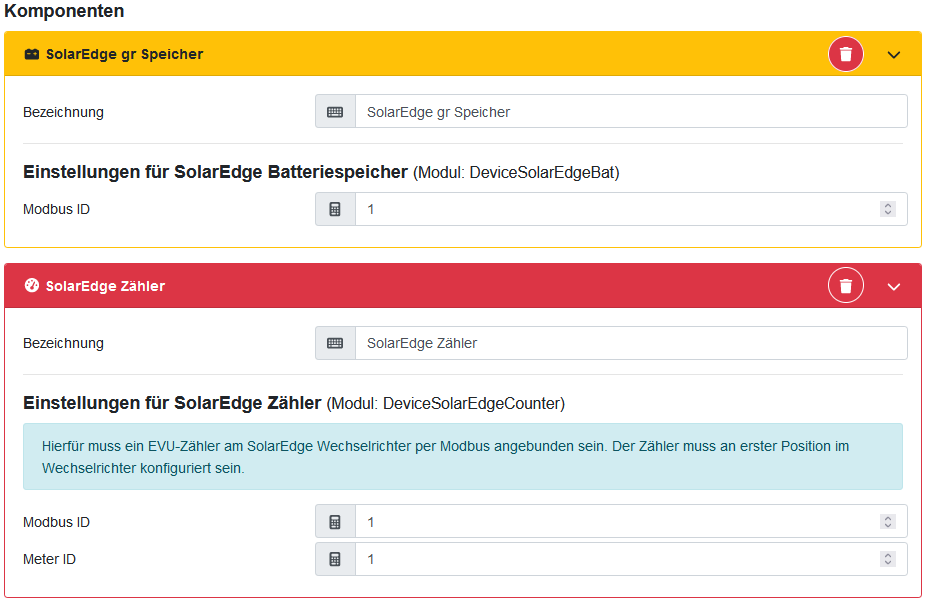

Die Konfig in der OpenWB sieht so aus:





Leider bekomme ich es nicht hin, dass die zweite WR/Batterie-Kombination erkannt wird und Laden/Entladen sowie Batterie SoC angezeigt werden bzw. eingerechnet werden.

Wer weiß Rat?

Danke und viele Grüße

[aiole]

Erstmal nur zum Verständnis dieses Systems:
Muss die Speicherregelung bei SE mit 2 Akkus nicht von einem Master-WR, der beide Akkus kennt, gemanagt werden?
Bzw. anders ausgedrückt - die EVU-Ausregelung mit EINEM SE-Smartmeter muss doch sicher der Master für beide WR/Speicher übernehmen, oder?

Aktuell sieht die openWB-Konfig wie 2 unabhängige WR/Speicher aus, die je eine andere IP haben. Das kann durchaus sein, wobei ich eine Integration des Zweitsystem in das Master-Erstsystem per Modbus erwartet hätte.

Ich habe aber hier kein SE und vermute nur.
.

[72Yankee]

Danke für die Rückmeldung.

Bei den neueren Systemen ist wahrscheinlich so.

Ich habe aber ein älteres AC-System. Gemäß SE muss man pro Batterie einen WR anschließen. Vielleicht weil die LG-Batterie immer die ID 15 hat. Daher verbindet man die WRs über den zweiten Modbus.

Die WR haben jeweils eine separate IP, über die man sie ebenfalls ansprechen kann.

[aiole]

Ok - wenn die beiden WR/Speicher über Modbus2 verbunden sind (unabhängig vom LAN), sollte das passen.

Dann sollten aber auch ALLE Werte vom Master-WR kommen, weshalb openWB vom 2.WR/Akku vermutlich nichts sieht.

Ich würde die 2. WR/Speicher daher als Komponente mit unter das Gerät 1 (IP 191) legen.

[72Yankee]

Moin,

ich glaube, dass ich die Lösung gefunden habe.

Deinen Vorschlag "Ich würde die 2. WR/Speicher daher als Komponente mit unter das Gerät 1 (IP 191) legen." hatte ich vorher schon einmal versucht. und hatte diesen WR auch als weitere Komponente unter dem Master konfiguriert. Nach meiner Logik fehlte aber dann die Batterie, die man ja ebenfalls als weitere Komponente hinzufügen muss. Das funktionierte auch hinsichtlich der Anzeige nicht.

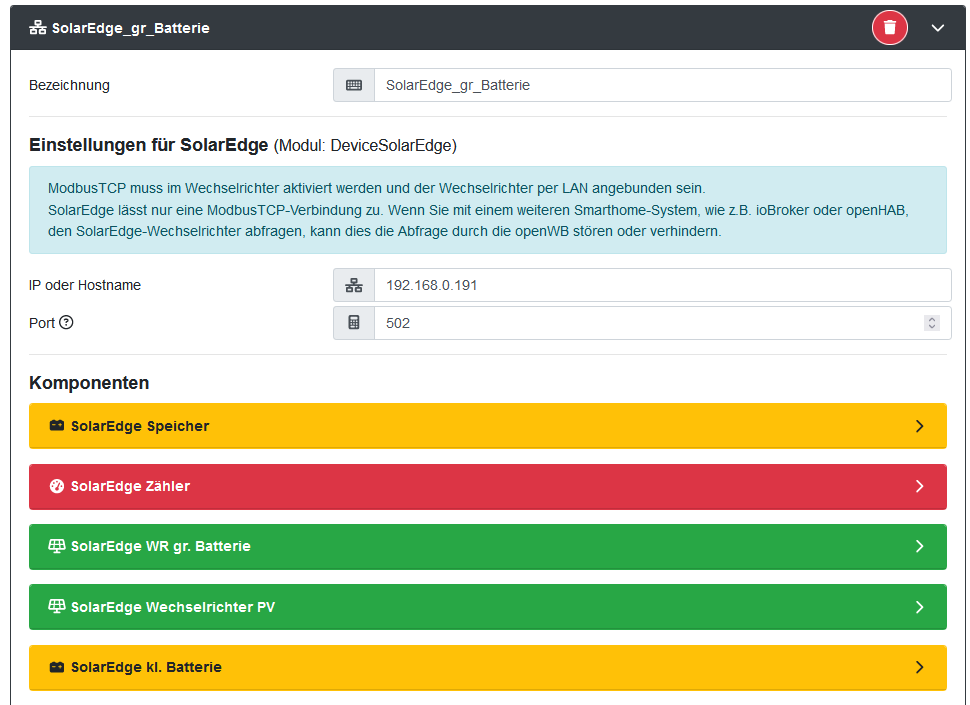

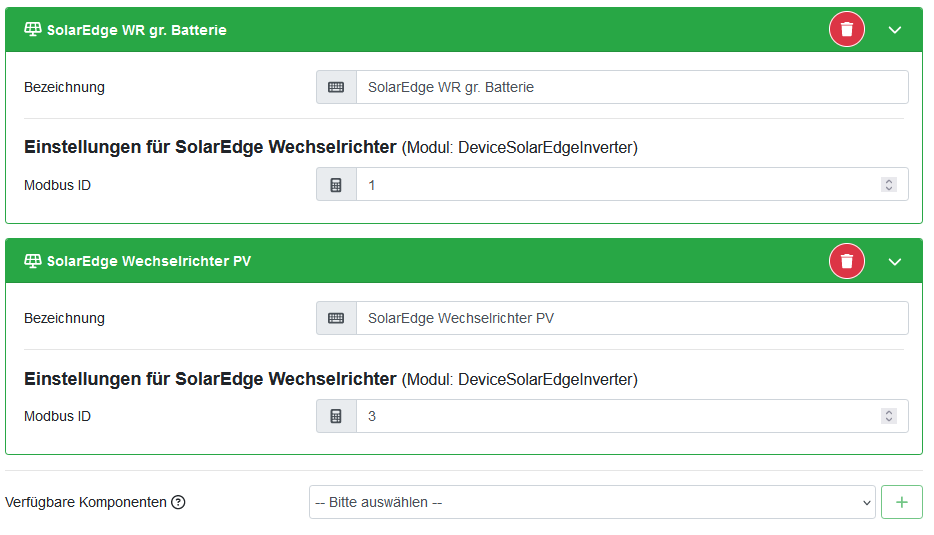

Anstatt den 2 WR als Komponente WR unter WR 1 zu konfigurieren, hab ich ihn als Komponente Batterie hinzugefügt. Und jetzt es erst einmal alles gut aus.

OpenWB_konfiguration_korrekte Konfig.png (38.11 KiB) 255 mal betrachtet

Die Anzeige in der OpenWB stimmt nun mit dem SE-Portal überein. Das Rätsel scheint gelöst.

Vielen Dank und schönen Sonntag!

[aiole]

So meinte ich es.

Und den 2. WR hast du dann völlig separat als eigenes Gerät mit Komponente PV konfiguriert oder liegt der mit unter IP 191? Sieht so aus als liegt auch der 2. WR unter 191 (master).

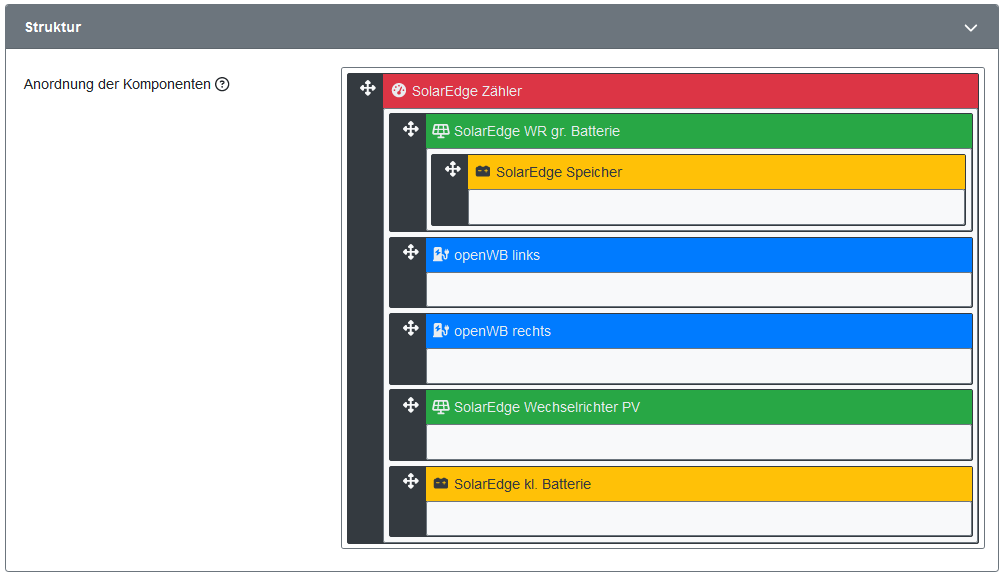

Wenn du Zeit findest, poste bitte noch die endgültige Struktur des Lastmanagements.

Schöne Pfingsten!

[72Yankee]

Dein Wunsch sei mir Befehl!


[aiole]

Danke! Hilft vor allem anderen SE-usern mit so einer Konfiguration.
