OpenWB Foto-Thread

[ManuelT]

Gestern hab ich meine installiert

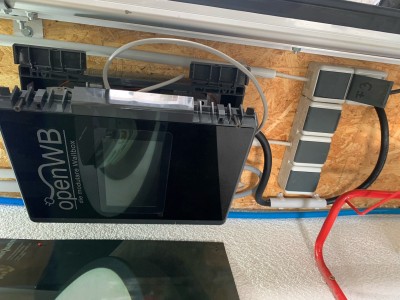

Wallbox hängt innen. Parallel ein externes Display im Wohnzimmer in der wand eingelassen

Blech von Hand rausgeschnitzt *grins* Man erkennt was vorher da hing

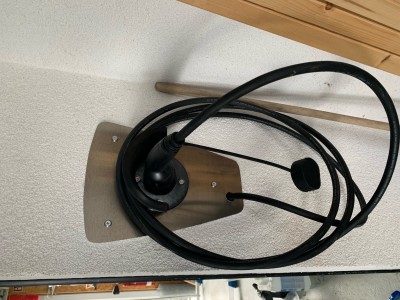

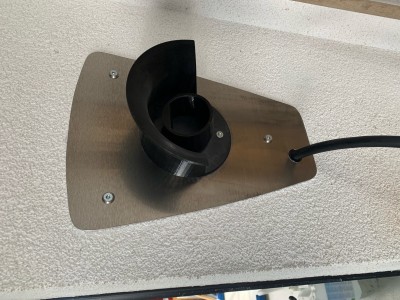

Kabelhalter mit 3D Druck. Plan aus Thingiverse

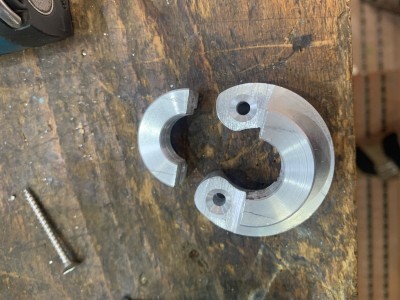

Zugentlastung mit Drehmaschine, Säge, Bohrer und Feile hergestellt

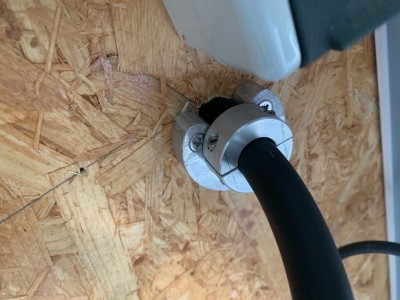

Zugentlastung montiert

Warum auch immer das jetzt alles 90° verdreht ist...

[Jarry]


Ja den hat ein Arbeitskollege "designed" und dort eingestellt.... auf mein drängen hin

[cdE-Evil-Homer]

Na gut,

dan will ich auch mal zeigen wo meine OpenWB "wohnt":


Ladekabel ist noch nicht montiert da auch im Keller noch Installation zu erledigen ist vom Elektriker.

[Nico Freund]

Hallo,

hier meine Umsetzung eines openWB-Homes. Die Umsetzung hat eine Weile gedauert,
aber macht echt was her. Die Gabione gibt es mit Ausschnitt zu bestellen und ist eigentlich

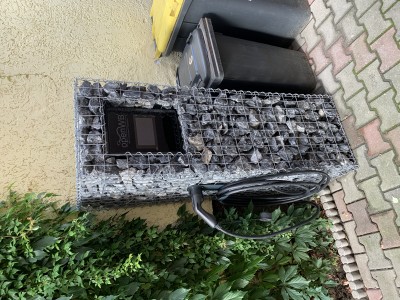

zum bepflanzen gedacht. Ich habe ein Dach unter den Steinen versteckt, somit ist dass ganze auch weitestgehend wasserfest.

Ganze nett, oder

[openWB]

Sehr schön gelöst und auch gleich mit Anfahrschutz

[Amok83]

Hat ein bisschen was von Zapfsäule.
Schön gelöst.

[ThoSt]

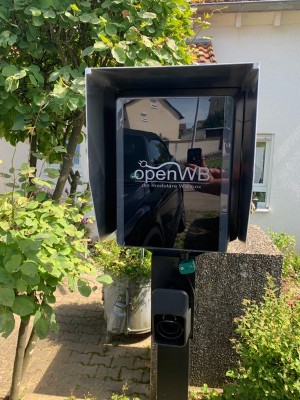

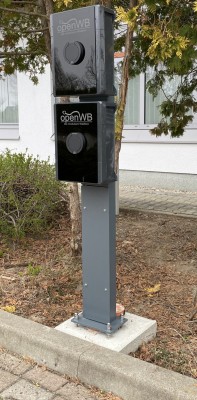

Hier mal meine "Ladesäule"

Inspiration für den Anschlusskasten und Blindstecker habe ich von hier: viewtopic.php?f=7&t=1928
In meiner Version habe ich den RFID-Leser im Blindstecker verbaut.

Wallbox hängt im Haus und ist so vor Vandalismus geschützt.

Gruß,
Thomas

[Miradero]

Hallo,

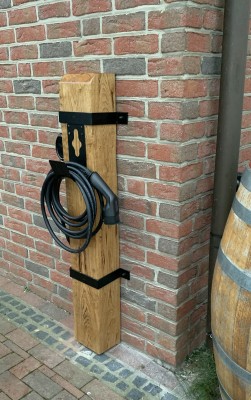

hier ist nun auch meine Version.

Den Type 2 Stecker habe ich quer zu Halterung angebracht, damit er nicht im Weg steht.
Ansonsten ist die Halterung für die Kabellänge (9m) zu knapp.
Vielleicht hilt es dem Einen oder dem Anderen.

M.E. die perfekte Lösung! Top!
Darf ich fragen, wo Du den Winkel herbekommen hast?

[aiole]

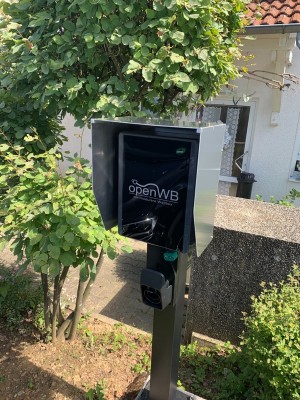

Die Installation ist nun schon fast 1 Jahr her. Die Standsäule haben wir selbst entwickelt (feuerverzinkt und gepulvert). Für eine gute Zugänglichkeit und Montagefreundlichkeit wurde die Säule mit abnehmbarem Deckel ausgestattet. Mal sehen, ob sie es in eine Serie schafft.
Für die smartWB wird darauf basierend auch ein Säulensystem für 1...2x sWB weiterentwickelt (dann mit Ladekabel). Langweilig wird es nicht .

[burningbecks]

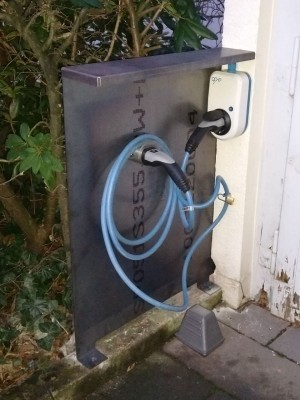

Kleines Update zu meinem (ab viewtopic.php?f=7&t=547&start=28 beschriebenen) Aufbau:

Da das Holztor erneuert werden soll, habe ich lasergeschnittenes und gekantetes Blechprofil bestellt.
Ist grobschlächtig (arbeite sonst mit OpenSCAD und 3D-Drucker, nicht FreeCAD und Cortenstahl), erfüllt aber seinen Zweck.

Details und Daten habe ich auf Libre3D und YouMagine veröffentlicht.
