Anbindung Solvis Wärmepumpe LEA ECO 8kW

[Seebueb]

Vielen Dank @Gero, @okaegi und @aiole für die Inputs.

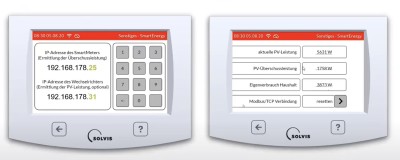

ein Hersteller von Wechselrichtern wirbt exakt mit dieser Funktion (Bild 1).

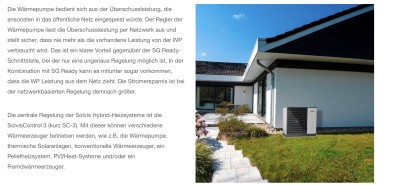

Und es gibt ein YT-Video, das zeigt die solvisseitige Einstellungen (Bild 2).
In der mir zugänglichen Dokumentation von Solvis habe ich dazu aber (noch) nichts gefunden.

Ich bleibe an dem Thema dran und melde mich, wenn ich Fortschritte gemacht habe.

[aiole]

Also hat deine WP einen eigenen PV-Regler integriert.
Das Dilemma ist nun, dass man diesen nicht benötigt, denn das soll ja der openWB-Regler in Kombination mit den Ladepunkten und ggf. weiteren Verbrauchern erledigen. Bedenke - 2 Regler oder mehr ergeben immer Regelchaos!

Wie sieht die Messung deines EVU-Punktes aus? Hat deine WP dort ein eigenes Smartmeter verbaut? Gleiches für die Messung der PV-Leistung.
Ich denke, dass da Messgeräte verbaut sind, sonst würde sie nicht die PV-Überschussleistung am EVU-Punkt kennen (= PV-Leistung abzüglich aller Hausverbraucher).

Ich persönlich würde so vorgehen, dass man versucht, den internen WP-Regler außer Kraft zu setzen und dennoch dessen Ansteueurung nutzt. Das Ergebnis des internen WP-Reglers ist schließlich immer eine dynamische Leistungsvorgabe an die WP (s. bei der Mitsu die direkte P-Vorgabe an die WP).
Dazu braucht es gute Dokumentation, wie die WP inside angesteuert wird. Ev. gibt es auch eine Art "Remote"-Modus, wo man die leistung direkt vorgeben kann. Das wäre das Einfachste. Dummerweis ist es bei einem Kombigerät mit zusätzlich Gas + Thermie noch komplexer als ohnehin schon.

[Gero]

Ja, das ist immer das Elend mit den eigenen Herstelleruniversen. Da wird es eigentlich mal so langsam Zeit, dass die sich öffnen. Können ja gerne den Support dann ablehnen. Es ist ja schon absurd, dass man nun von einem WP-Hersteller erwarten muss, dass er Wallboxen kann. Oder ein WR-Hersteller Heizstäbe.

Ich habe einen teueren Heizstab um seine eigene Regelung gebracht, weil ich den halt nicht am selben Überschuss habe herumregeln lassen wollen. Nun liegt hier sozusagen ein EVU-Kit mit integrierten Regler in der Ecke rum…

[JayJay982]

Hallo zusammen,

ich hänge mich hier mal rein.

Ich hab eine Solvis Lea Eco, welche zusammen mit einem SolvisMax mit Gasbrenner zusammen das Haus beheizt. Unter 4 Grad Außentemperatur springt der Gasbrenner an, bei über 4 Grad die WP.

Jetzt möchte ich auch gerne Smart Grid nutzen, um im Sommer mit überschüssigem PV-Strom die WP drehen zu lassen, bevor der Strom eingespeist wird.

Einen Shelly 1 benötige ich, hab ich hier schon gelernt. Wo wird der angeschlossen? Von der WP kommen 2 Kabel. 1mal dickes Stromkabel zur WP und 1mal Kabel mit 3 Adern auf eine Lüsterklemme (braun, weiß, grün), welches weiter auf die Platine der Heizung geht. Ich hab mal die WP aufgeschraubt und dort ist ein 4-adriges Kabel dran (Bus steht drüber). Muss da der Shelly dran?

Danke, JJ.

[Kona2021]

Wir haben auch eine Sovis Lea Eco, alllerdings mit Röhrenkollektoren. Das reicht in der Regel im Sommer zum Heizen.
Nutzt du das Smartgrid?
Wir schalten über die Homematic die Solvis Lea mit einer kleinen selbstgebauten Schaltung auf aus / normal / maximal. Vielleicht ist das auch was für dich.
Darf man der Wämepumpe einfach den Strom kappen? Würde ich mich nicht trauen. Mit dem shelly könntest du vermutlich auch das Smartgrid steuern.

[JayJay982]

Ich seh in der Solvis App ein paar Smart Grid Einstellungen. Zusätzlich unter Anlagenschema Smart Grid Normalbetrieb. Aktiv nutzen tue ich Smart Grid allerdings nicht.

Wie schaltest du denn auf die anderen Smart Grid Modi um?

[Kona2021]

Ist schon etwas her, dass ich das eingerichtet habe.
Ich werde mir am Wochenende die Schaltung nochmal ansehen und dann beschreiben, was ich gemacht habe.

[JayJay982]

Super, vielen Dank. Ich muss ja nur wissen, wo der Shelly dran muss. Das Umschalten der Modi bei PV-Überachuss mach ich dann per Home Assistant.

[Kona2021]

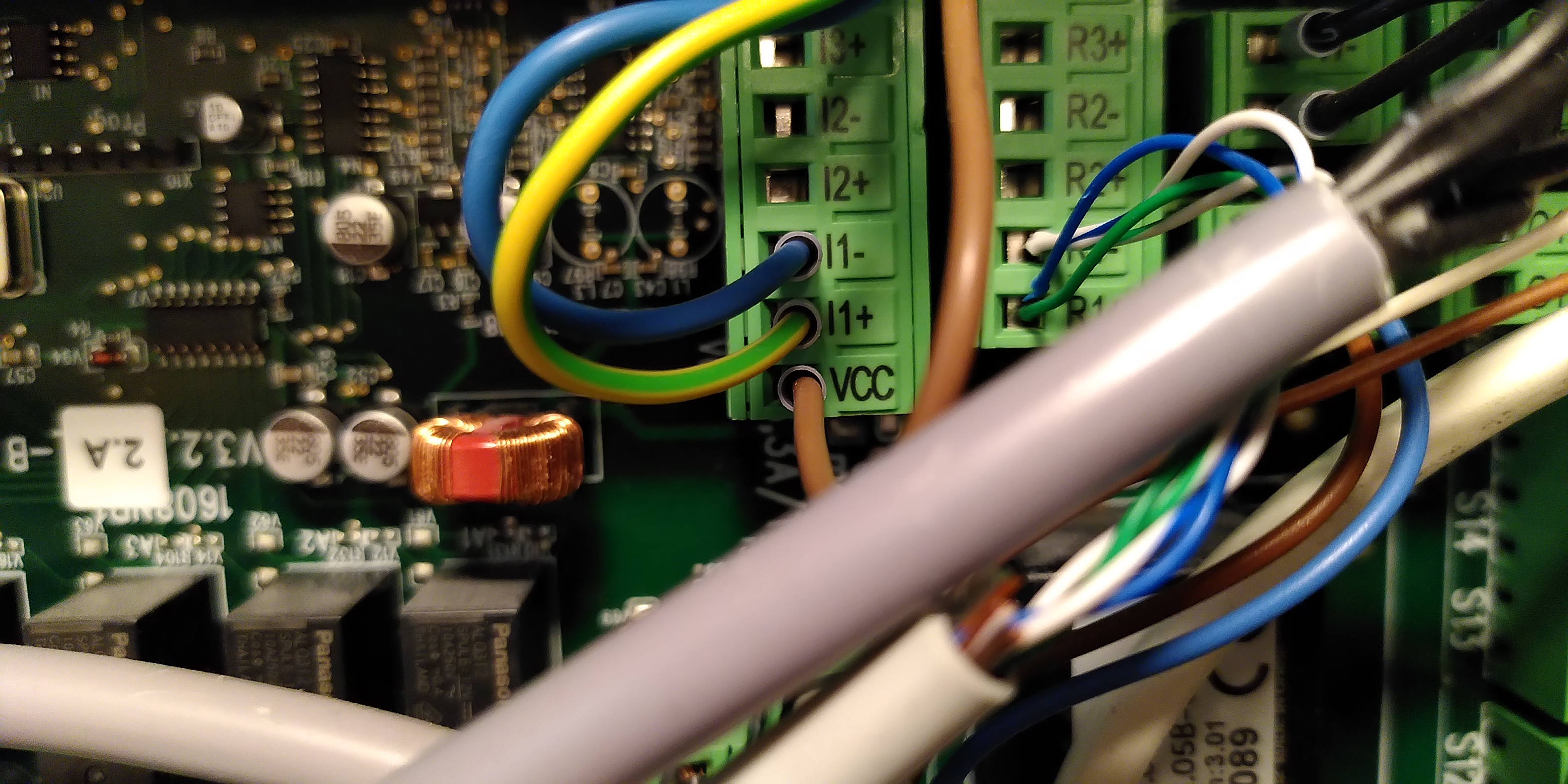

Auf der Hauptplatine gibt es einen Anschluss mit den Bezeichnungen VCC, I1+ und I1-


Relais3 Relais4 | Spannung | Smart Grid Zustand | ne Betriebszustand
0 Volt | normaler Betrieb | reguläre Anforderung
8 Volt | Sperrzeit | keine Anforderung
4 Volt | verstärkter Betrieb | Speicher-S4 durchladen
12 Volt | maximaler Betrieb | Speicher-S9 durchladen

In meiner Schaltung bedeutet das, wenn die Verbindung VCC mit I1- offen ist, habe ich normalen Betrieb und bei "Kurzschluss" maximalen Betrieb. Mit einem Widerstand von 2,5 kOhm ist die Anlage aus.

[Kona2021]

Super, vielen Dank. Ich muss ja nur wissen, wo der Shelly dran muss. Das Umschalten der Modi bei PV-Überachuss mach ich dann per Home Assistant.

Du brauchst meines Wissens einen potentialfreien Kontakt. Funktioniert das mit einem Shelly?
