Modbus 630 als WP Zähler installieren-Anschluss Fragen

[Benedikt]

Hallo Zusammen,

ich möchte den Modbus630 V2 Zähler als WP-Stromzähler installieren und in das System OpenWB einbinden( auslesen können).
Vorhanden ist:

°Wallbox Standart 2+
°PV Anlage 9,27kwp
°Batteriespeicher BYD 11kwh
°WP 12kw Panasonic

Ich habe die 3 folgenden Sachen hier im Shop bestellt:

-Modbus630V2 ( der schon in den Strang der WP eingebaut ist und läuft )
-Netzwerk Modbus Adapter
-Netzteil 5V

Mein Fragen:

Wie schließe ich den Adapter an?
An welche 2 Anschlüsse kommt das Netzteil? A+, -B, Tx+, -Rx
Wie wird der Adapter an den Modbuszähler angeschlossen? B-,A+,G,oder die anderen +- Anschlüsse
Was hat es mit dem Hutschienen RJ45 Buchse auf sich? Muss hier mein Netzwerk rein?

Würde ihn gerne in der Software OpenWB als Verbraucher anzeigen lassen.
Wie funktioniert die Einstellung in der Software?

Vielleicht hat hier jemand schon mal dieses Setup gebaut und kann mir helfen?
Vielen Dank schon einmal!

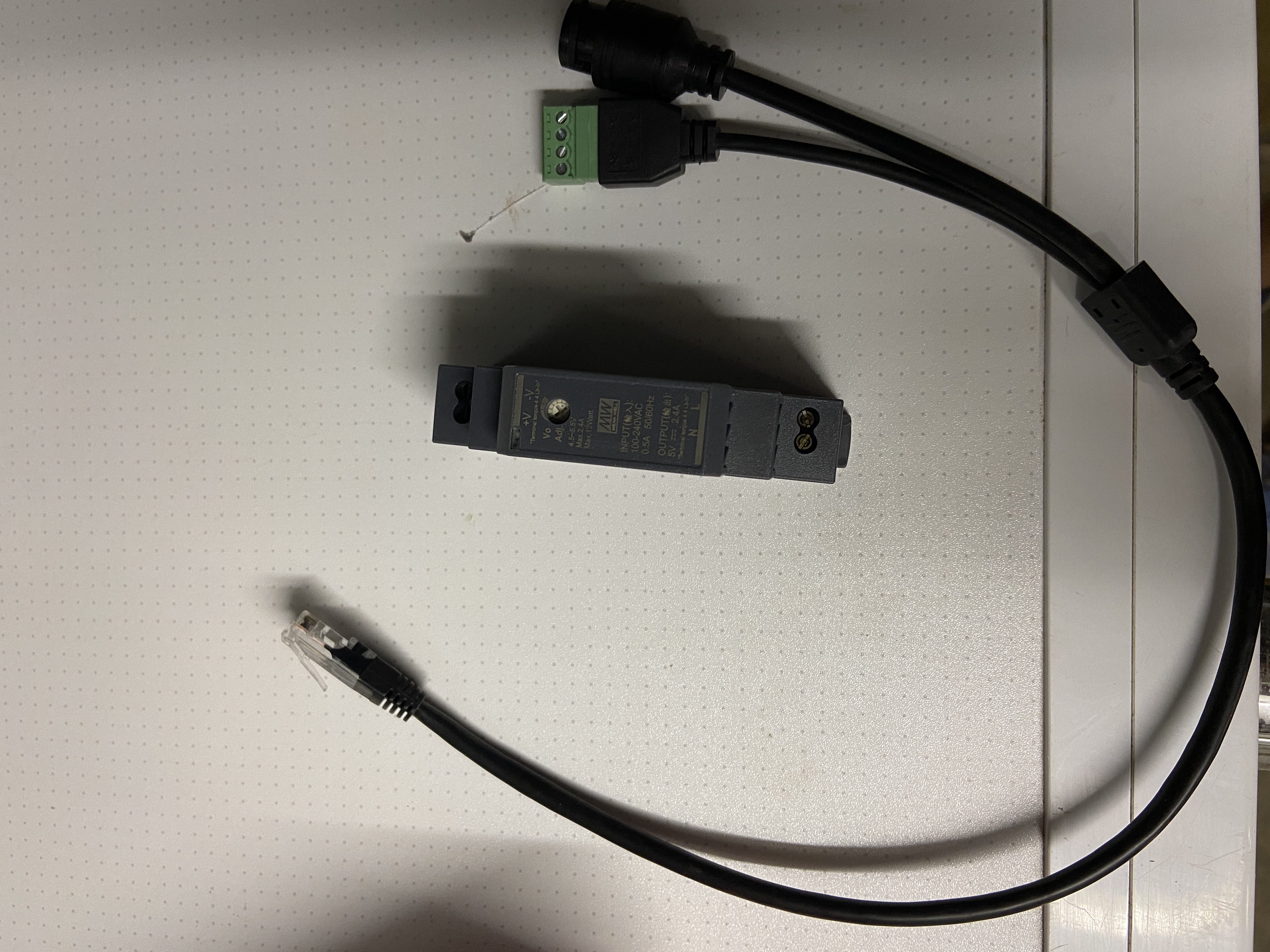

Anbei mal 3 Fotos meiner Komponenten:

[openWB]

A und B gehen von grünem Stecker zum SDM Zähler.

+ und - ist die Stromversorgung -> Netzteil

Die Buchse ist der Anschluss an dein Hausnetzwerk.


Adapter nach der Anleitung konfigurieren:
https://openwb.de/main/?page_id=363

Im Nachgang in den SmartHome Einstellungen der openWB als Verbraucher 1 SDM wählen und die IP angeben.

[Benedikt]

A und B gehen von grünem Stecker zum SDM Zähler.

+ und - ist die Stromversorgung -> Netzteil

Die Buchse ist der Anschluss an dein Hausnetzwerk.


Adapter nach der Anleitung konfigurieren:
https://openwb.de/main/?page_id=363

Im Nachgang in den SmartHome Einstellungen der openWB als Verbraucher 1 SDM wählen und die IP angeben.

Soweit verkabelt. Hier mal ein Foto dazu. Mit der Belegung des grünen Stöckers bin ich unsicher, passt das?
Allerdings bekommen ich irgendwie die IP Adresse nicht raus. Habe OSX.
Wie und wo kann ich denn die IP Adresse des Adapters raus bekommen?

[openWB]

Sieht richtig aus.
Dein Router weißt eine IP zu.

[Benedikt]

Sieht richtig aus.
Dein Router weißt eine IP zu.

Danke! Soweit geschehen. IP Adresse auch rausgefunden: ( Tip für OSX User: das Programm LAnScan hilft )
Setting laut Anweisung von dir in dem Adapter geändert und dies und die Open WB eingetragen:

Allerdings sehe ich noch keine Daten: muss die Wallbox neu gestartet werden?

[openWB]

Source siehe Vermerk -> hier die IP rein.
ID ist dann die ID des Zählers (meist 1)

[Benedikt]

Source siehe Vermerk -> hier die IP rein.
ID ist dann die ID des Zählers (meist 1)

Wer lesen kann ist klar im Vorteil
Steht sogar deutlich da, GROSSE Entschuldigung meinerseits und tausend Dank für deine Geduld und Unterstützung!!

Dies ist ein deutlicher und klarer Beweis für dieses tolle Produkt!
Service auch am Sonntag und bei eigener Dummheit!

Geht nämlich jetzt !!
Und so sieht das dann aus: Wärmepumepen Strombedarf Anzeige
