Stiebel Wärmepumpenansteuerng über openwb

[okaegi]

Hallo zusammen,
Gestern wurde unsere neue Wärmepumpe für Heizung und Warmwasser in Betrieb genommen.

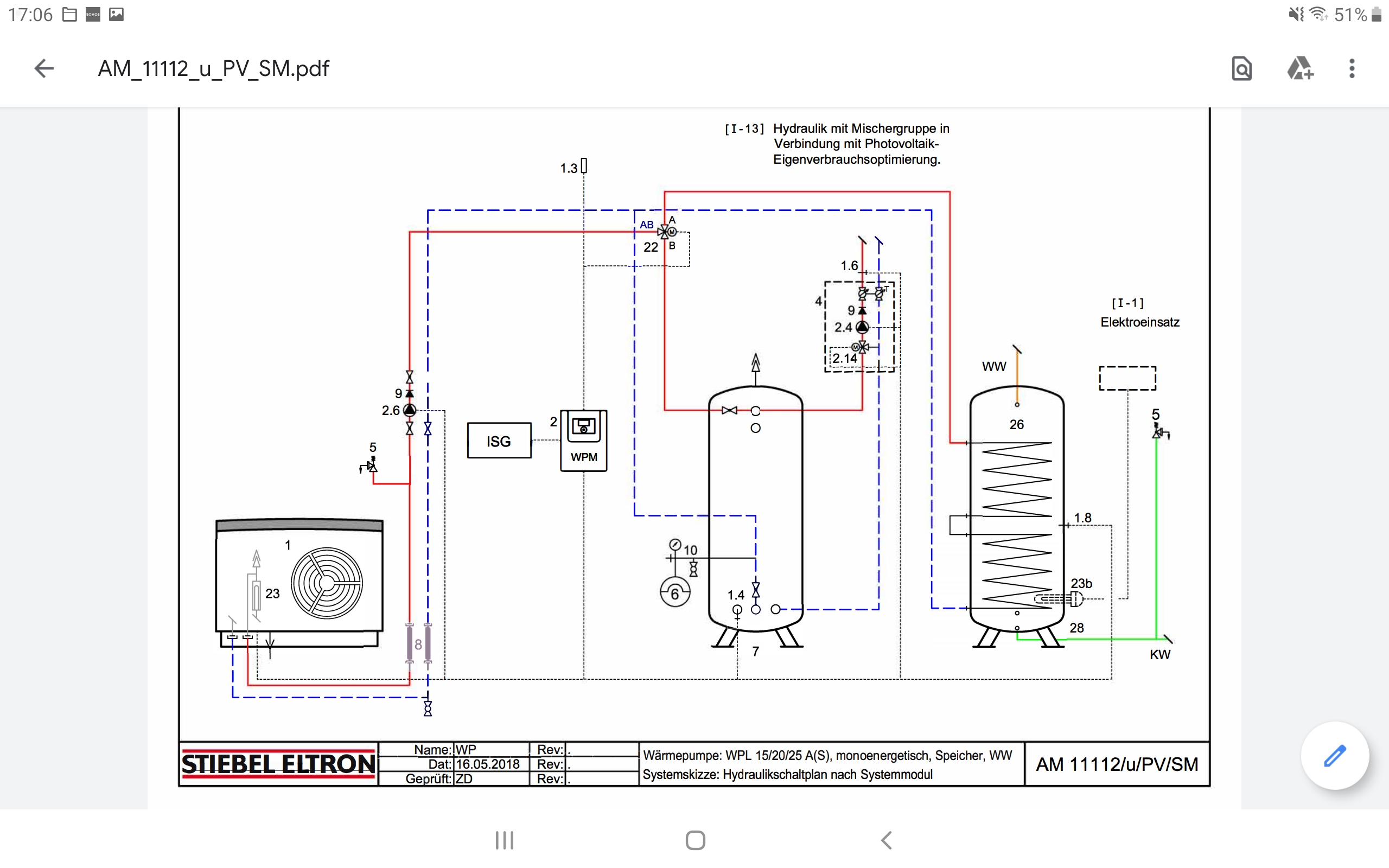

Diese hat einen zusätzlichen Pufferspeicher (7) mit 400 L Inhalt. Hier kann bei Solarüberschuss Wärmeenergie gespeichert werden.


(587.54 KiB) 929-mal heruntergeladen

Die Wärmepumpe (wpl 20a) lässt sich komplett über Modbus ansteuern.

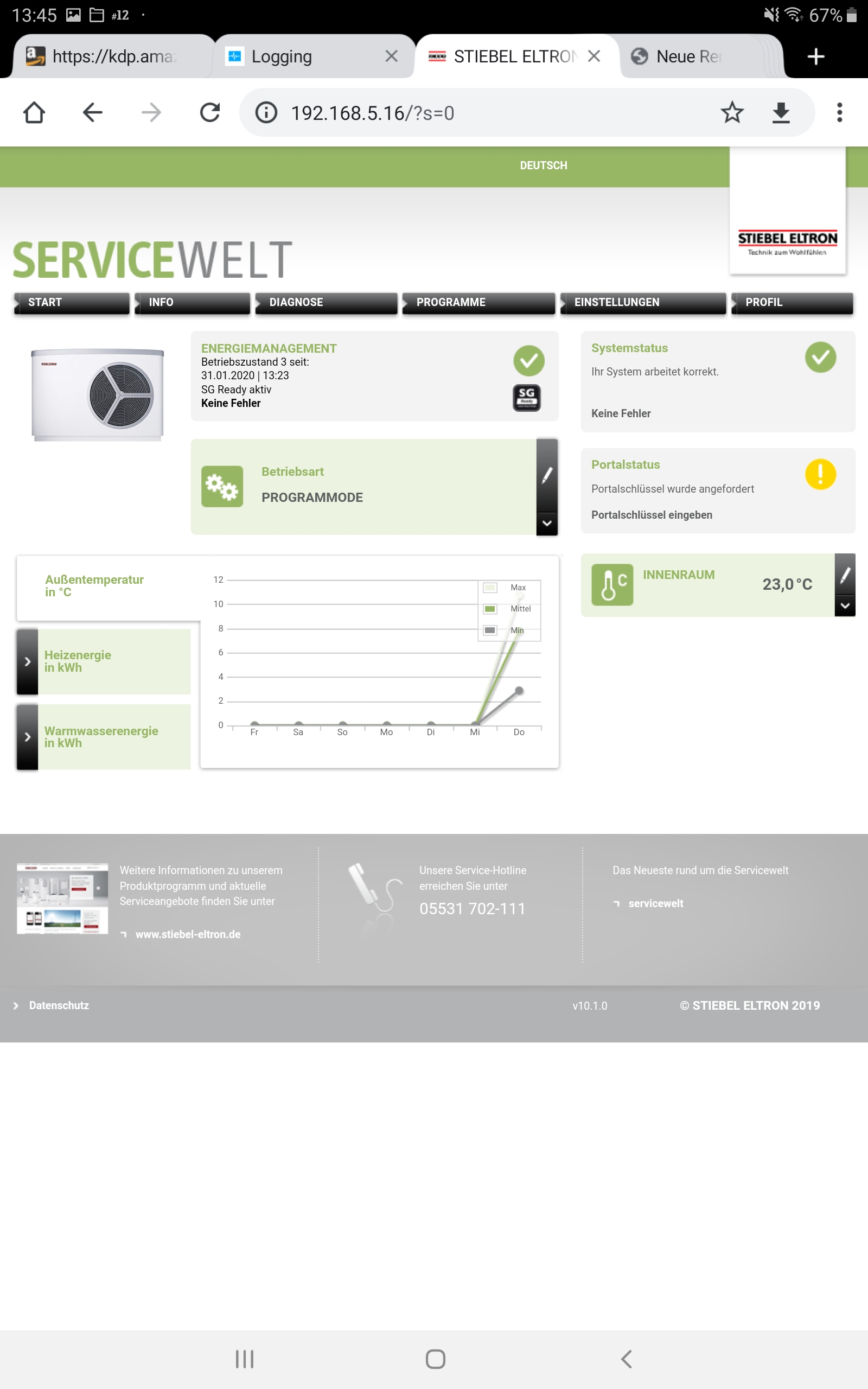

Ebenso kennt die Wärmepumpe einen Solarbetrieb (Sg ready, Betriebszustand 3) wo ein separter parameter Satz mit höheren Werten als für den Normalbetrieb (z.b. Temp Pufferspeicher, temp Warmwasser, usw ) hinterlegt werden kann


(465.16 KiB) 929-mal heruntergeladen

Ich habe in die Openwb Smarthome Steuerung mehrere phyton Dateien verlinkt, die bei Solarüberschuss den Solarbetrieb der Wärmemumpe an und dann auch wieder ausschalten. Hier details zum verlinken mit openwb
viewtopic.php?f=6&t=607
Funtioniert prächtig, hier ein Ausdruck aus dem Minilog welches auch noch geschrieben wird:
Bei On
('01/31/2020, 14:44:41 start stiebel', ' Aussen 14.40 Hk1 ist/soll 49.70/31.80 Hk2 ist/soll 30.60/31.80 Puff ist/soll 50.10/31.80 Wasser ist/soll 51.00/50.00')
('01/31/2020, 14:44:41 start stiebel', 'sg ready', 1, ' switch1', 1.0)
Bei off
('01/31/2020, 15:47:31 off stiebel', ' Aussen 14.20 Hk1 ist/soll 53.10/50.50 Hk2 ist/soll 31.10/32.00 Puff ist/soll 52.70/50.50 Wasser ist/soll 50.90/55.00')
('01/31/2020, 15:47:31 off stiebel', 'sg ready', 1, ' switch1', 0.0)

Gruss Oliver
Mein Wr Hersteller bietet einen sg ready anschluss nur über zusatzhardware an... selten so ein flexibles Produkt wie openwb geseht.
Alle phyton dateien zur Ansteuerung sind ganz unten, hier die aktuelle Parametrisierung im openwb


(587.46 KiB) 847-mal heruntergeladen

Und hier verbraucher 1


(484.47 KiB) 845-mal heruntergeladen

[okaegi]

So, ich habe die Lösung noch ausgebaut. Die aktuelle Leistung in Watt und der Zählerstand in Watth werden unter dem Verbraucher 1 gelogt. Das war noch etwas anspruchvoll da die Wärmepumpe den Zählerstand in Watth nur einmal pro Tag nachführt.


(620.92 KiB) 849-mal heruntergeladen

Die aktuelle Leistung der Wärmepumpe wird von der Wärmepumpe nicht geliefert Die Pumpe ist aber nach en14511 genormt. Deshalb kann man aufgrund der Aussentemperatur und der Vorlauftemperatur die aktuelle Leistungsaufnahme rechnen. Wenn man die Bezugskurve und die Verbraucher 1 Kurve anschaut, könnte das ganze noch passen
Gruss Oliver

[okaegi]

Und hier die phyton dateien.
Für jede phyton datei braucht es noch eine .sh und eine .php datei mit dem gleichen Name wie hier beschrieben
viewtopic.php?f=6&t=607
Gruss Oliver

off.txt

(2.6 KiB) 410-mal heruntergeladen

on.txt

(2.58 KiB) 332-mal heruntergeladen

wattd.txt

(3.59 KiB) 394-mal heruntergeladen

watt.txt

(1.68 KiB) 352-mal heruntergeladen
