Ladestrom wird nicht geregelt

[Fridge]

Leider hat es kein Unterschied gemacht
Mit der Master 01-12-2023 weiter gemacht
Den Log auf Full gestellt und neu gestartet; danach Sofortladen mit 6A -> auf 16A -> und wieder zu 6A geändert

Lade2.txt

(516.17 KiB) 22-mal heruntergeladen

Main2.txt

(530.78 KiB) 16-mal heruntergeladen

Regelt garnichts bleibt immer fröhlich bei 16A

was mich wundert im Ladelog steht 80A bei dem EVSE

Code: Alles auswählen

2023-12-06 18:49:11,433 - {modules.common.evse:43} - {DEBUG:Internal Chargepoint} - Gesetzte Stromstärke EVSE: 80, Status: 3, Modbus-ID: 1
2023-12-06 18:49:11,439 - {modules.common.store._api:26} - {DEBUG:Internal Chargepoint} - Raw data ChargepointState(currents=[0.7772018313407898, 0.7812068462371826, 0.780014157295227], powers=[19.404478073120117, 17.994932174682617, 21.745525360107422], voltages=[227.20620727539062, 228.13760375976562, 225.4717254638672], frequency=49.947391510009766, imported=4628788.57421875, exported=0, power=59.144935607910156, phases_in_use=0, charge_state=True, plug_state=True, rfid=, power_factors=[0.11490253359079361, 0.09681931883096695, 0.12911897897720337], soc=None, soc_timestamp=None, evse_current=80)
2023-12-06 18:49:11,445 - {modules.common.store._api:30} - {INFO:Internal Chargepoint} - Saving ChargepointState(currents=[0.7772018313407898, 0.7812068462371826, 0.780014157295227], powers=[19.404478073120117, 17.994932174682617, 21.745525360107422], voltages=[227.20620727539062, 228.13760375976562, 225.4717254638672], frequency=49.947391510009766, imported=4628788.57421875, exported=0, power=59.144935607910156, phases_in_use=0, charge_state=True, plug_state=True, rfid=, power_factors=[0.11490253359079361, 0.09681931883096695, 0.12911897897720337], soc=None, soc_timestamp=None, evse_current=80)
2023-12-06 18:49:11,465 - {modules.common.store._api:26} - {DEBUG:Internal Chargepoint} - Raw data ChargepointState(currents=[0.7772018313407898, 0.7812068462371826, 0.780014157295227], powers=[19.404478073120117, 17.994932174682617, 21.745525360107422], voltages=[227.20620727539062, 228.13760375976562, 225.4717254638672], frequency=49.947391510009766, imported=4628788.57421875, exported=0, power=59.144935607910156, phases_in_use=0, charge_state=True, plug_state=True, rfid=, power_factors=[0.11490253359079361, 0.09681931883096695, 0.12911897897720337], soc=None, soc_timestamp=None, evse_current=80)
2023-12-06 18:49:11,467 - {modules.common.store._api:30} - {INFO:Internal Chargepoint} - Saving ChargepointState(currents=[0.7772018313407898, 0.7812068462371826, 0.780014157295227], powers=[19.404478073120117, 17.994932174682617, 21.745525360107422], voltages=[227.20620727539062, 228.13760375976562, 225.4717254638672], frequency=49.947391510009766, imported=4628788.57421875, exported=0, power=59.144935607910156, phases_in_use=0, charge_state=True, plug_state=True, rfid=, power_factors=[0.11490253359079361, 0.09681931883096695, 0.12911897897720337], soc=None, soc_timestamp=None, evse_current=80)
2023-12-06 18:49:11,474 - {modules.internal_chargepoint_handler.internal_chargepoint_handler:243} - {DEBUG:Internal Chargepoint} - Published plug state True
2023-12-06 18:49:11,614 - {modules.internal_chargepoint_handler.internal_chargepoint_handler:93} - {DEBUG:Internal Chargepoint} - Values from parentWB: InternalChargepointData(cp_interruption_duration=0, parent_cp='2', phases_to_use=0, set_current=6, trigger_phase_switch=False)
2023-12-06 18:49:11,627 - {modules.common.component_context:24} - {DEBUG:Internal Chargepoint} - Update Komponente ['Ladepunkt 0']
2023-12-06 18:49:11,828 - {modules.common.component_context:24} - {DEBUG:Internal Chargepoint} - Update Komponente ['Ladepunkt 1']
2023-12-06 18:49:12,481 - {modules.common.evse:43} - {DEBUG:Internal Chargepoint} - Gesetzte Stromstärke EVSE: 0, Status: 1, Modbus-ID: 2

und bei Main steht 6A

Code: Alles auswählen

2023-12-06 18:49:11,577 - {control.algorithm.common:95} - {INFO:MainThread} - LP2: Stromstärke 6A
2023-12-06 18:49:11,578 - {control.algorithm.algorithm:32} - {INFO:MainThread} - **Sollstrom setzen**
2023-12-06 18:49:11,581 - {control.algorithm.filter_chargepoints:117} - {DEBUG:MainThread} - Geordnete Ladepunkte [2]
2023-12-06 18:49:11,584 - {control.algorithm.additional_current:26} - {INFO:MainThread} - Mode-Tuple Chargemode.INSTANT_CHARGING - Chargemode.INSTANT_CHARGING - True, Zähler 0
2023-12-06 18:49:11,585 - {control.algorithm.common:95} - {INFO:MainThread} - LP2: Stromstärke 6A
2023-12-06 18:49:11,591 - {helpermodules.setdata:330} - {ERROR:Setdata} - Payload ungültig: Topic openWB/set/chargepoint/2/get/evse_current, Payload 80 liegt in keinem der angegebenen Wertebereiche.

Deswegen habe ich jetzt auch die 2.1 komplett neu aufgesetzt (andere SD-Karte) und auf die Master 04-12-2023 geupdatet
Hat auch nicht geklappt
Dann habe ich LP2 gelöscht und LP1 auf Series 1/2 ohne Duo geändert
Ergebnis bleibt gleich

Ich Klemme das Kabel morgen mal an LP2 und gucke ob dieser funktioniert

Sonst hätte ich keine Idee

Edit:
Es hat mir keine Ruhe gelassen und ich hab auf einem USB Stick die 1.9 wieder drauf bekommen

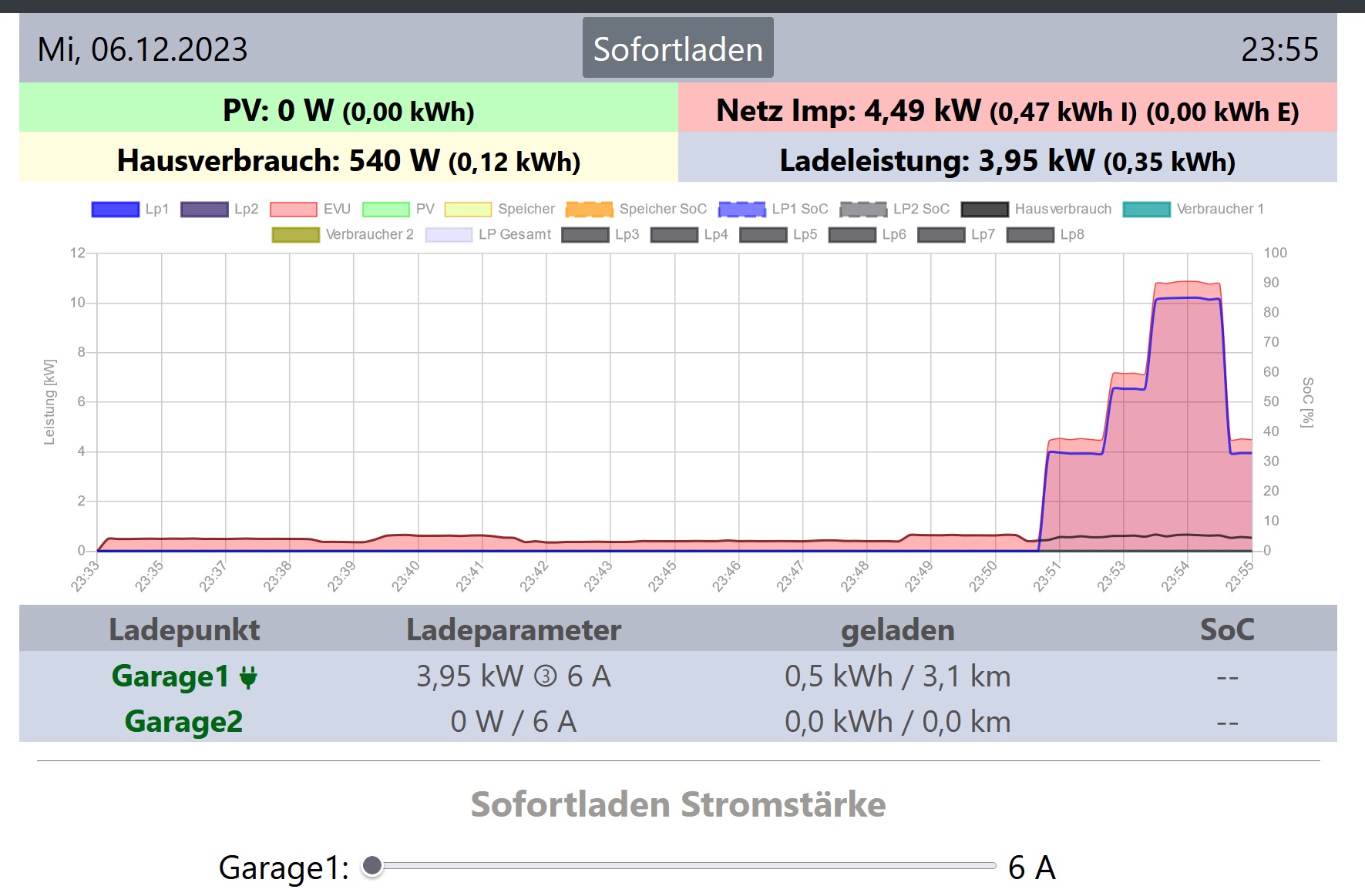

Hier regelt es, also liegt es nicht an der Hardware

Aber ich will jetzt trotzdem die 2.1 nutzen und hoffe mir kann jemand weiterhelfen

[Fridge]

Heute Kabel an LP2 geklemmt und er funktioniert
Ich denke ich weiss woran es liegt

Und zwar an der "alten" EVSE (meine die habe ich Anfang 2019 gekauft), bzw. eher das die 2.1 die Firmware nicht richtig erkennt und beides zusammen arbeitet

Code: Alles auswählen

Modbus-ID der EVSE an LP0: 1
FW-Version: 10012

Ein wenig hoch gegriffen

Code: Alles auswählen

Modbus-ID der EVSE an LP1: 2
FW-Version: 18

Nach ein wenig quer lesen im Forum, schreibe ich mal den Suupport an und frage ob sie noch die Daten von meiner Bestellung haben und die EVSE auch updaten (bzw. ob meine vermutung stimmt)

[LutzB]

Deine Vermutung passt. Es wird auf FW>17 geprüft, um die feinere Regelung zu aktivieren. Daher vermutlich auch die Ladevorgabe "80".

[derNeueDet]

Und 80 bedeutet dann 8,0A?

VG Det

[Heavendenied]

@lutzB:
Das heißt, wenn ich noch ältere EVSE habe mit FW<17 kann ich die openWB Software 2.x gar nicht nutzen oder wurde da nur im Falle von Fridge etwas fehlinterpretiert, weil die Firmware seiner EVSE so extrem alt ist und noch gar keinen 2-stelligen FW Stand hat?

[LutzB]

@lutzB:
Das heißt, wenn ich noch ältere EVSE habe mit FW<17 kann ich die openWB Software 2.x gar nicht nutzen oder wurde da nur im Falle von Fridge etwas fehlinterpretiert, weil die Firmware seiner EVSE so extrem alt ist und noch gar keinen 2-stelligen FW Stand hat?

Das Problem ist die "10012". Denn 10012 > 17 und dann wird versucht, die feine Ladestromvorgabe zu nutzen, was die Firmware aber nicht kann. Solange da eine korrekte Zahl kleiner 18 steht, wird die Regelung in 1A Schritten genutzt.

[Heavendenied]

Super, danke dir für die schnelle Rückmeldung!

[openWB]

@lutzB:
Das heißt, wenn ich noch ältere EVSE habe mit FW<17 kann ich die openWB Software 2.x gar nicht nutzen oder wurde da nur im Falle von Fridge etwas fehlinterpretiert, weil die Firmware seiner EVSE so extrem alt ist und noch gar keinen 2-stelligen FW Stand hat?

Die von Fridge ist tatsächlich sehr alt. Grundsätzlich sollte das kein Problem sein.

[Fridge]

Hab mit dem Support geschrieben und werde sie für ein Firmware update einschicken
Danach teste ich nochmal und schreibe hier

Jedoch ist es das einzige was Sinn ergibt

[derNeueDet]

Wurde ja bereits bestätigt, dass das mir deiner EVSE und der zurück gemeldeten Version so nicht gehen kann.

VG
Det
