PV Modus "spinnt"

[HSC]

Was heisst bei Dir "Entladesperre gesetzt."??
Für mich sieht es so aus, dass nur der Speicher softwareseitig als "nicht vorhanden" gesetzt wurde, er aber weiter im Hintergrund in Betrieb ist.
Deshalb passt die kompl. Auswertung nicht mehr. Oder hast Du seit 13:09 Uhr eine konstante PV- Erzeugung von 2 kW, aber ab 13:32 werden 7 kW eingespeist?
VG

[Chiliheld]

min+pv funktioniert soweit ich sehen kann
(Speicherentladung und Speichermodul aktiviert, alles wie es sein sollte)

[aiole]

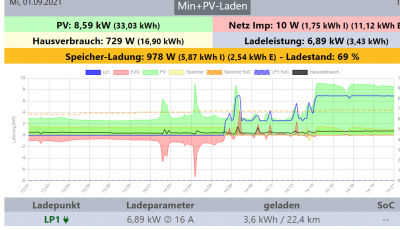

Also Sofortladen und Min+PV passen.

Das mit dem Farbwechsel (grün/orange) des Steckersymbols im PV-Modus ist komisch.
Um hier Klarheit zu bekommen, würde ich den Speicher zunächst gern komplett raus haben wollen (SW + HW). Ich kenne mich damit nicht aus und er ist eine ernstzunehmende Variable in oWB, die die Ursachensuche erschwert.

[Chiliheld]

Was heisst bei Dir "Entladesperre gesetzt."??
Für mich sieht es so aus, dass nur der Speicher softwareseitig als "nicht vorhanden" gesetzt wurde, er aber weiter im Hintergrund in Betrieb ist.
Deshalb passt die kompl. Auswertung nicht mehr. Oder hast Du seit 13:09 Uhr eine konstante PV- Erzeugung von 2 kW, aber ab 13:37 werden 7 kW eingespeist?
VG

Entladesperre gesetzt heißt es darf aus dem Speicher nichts mehr entladen werden; wenn mehr als PV Erzeugung benötigt wird es aus dem Netz geholt.
Ja.. ab 13:09 hab ich das Batteriespeichermodul deaktiviert (kommen wohl dann auch keine Daten mehr).

[aiole]

Mir ist aufgefallen bei diesem "ausschwingen" wechselt der Stecker zwischen grün und orange; wenn 0 Ladeleistung bleibt ist der Stecker auch orange
Die Werte die in owb angezeigt werden werden entsprechend in der swb auch in den Registern angezeigt (wechselt zwischen 0 und 1600)

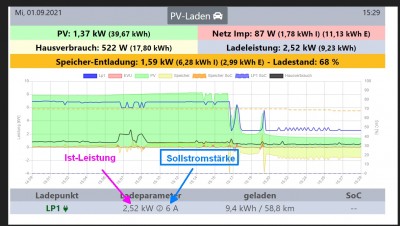

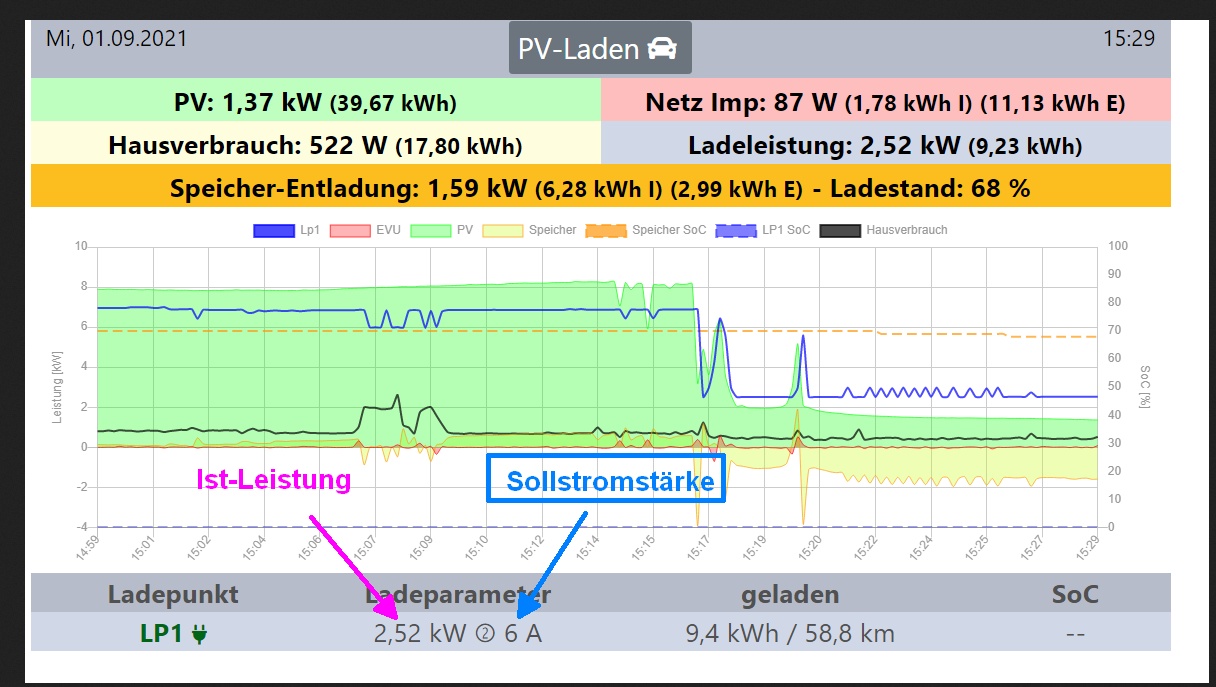

Siehst Du dabei im oWB-GUI auch die Sollstromvorgabe rechts neben Ist-Watt zwischen 0A und 16A wechseln?
Bedenke, dass das immer >10s braucht.

[Chiliheld]

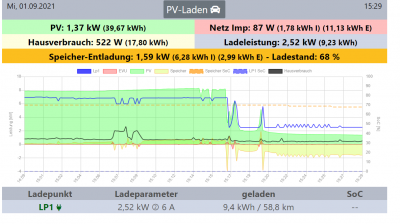

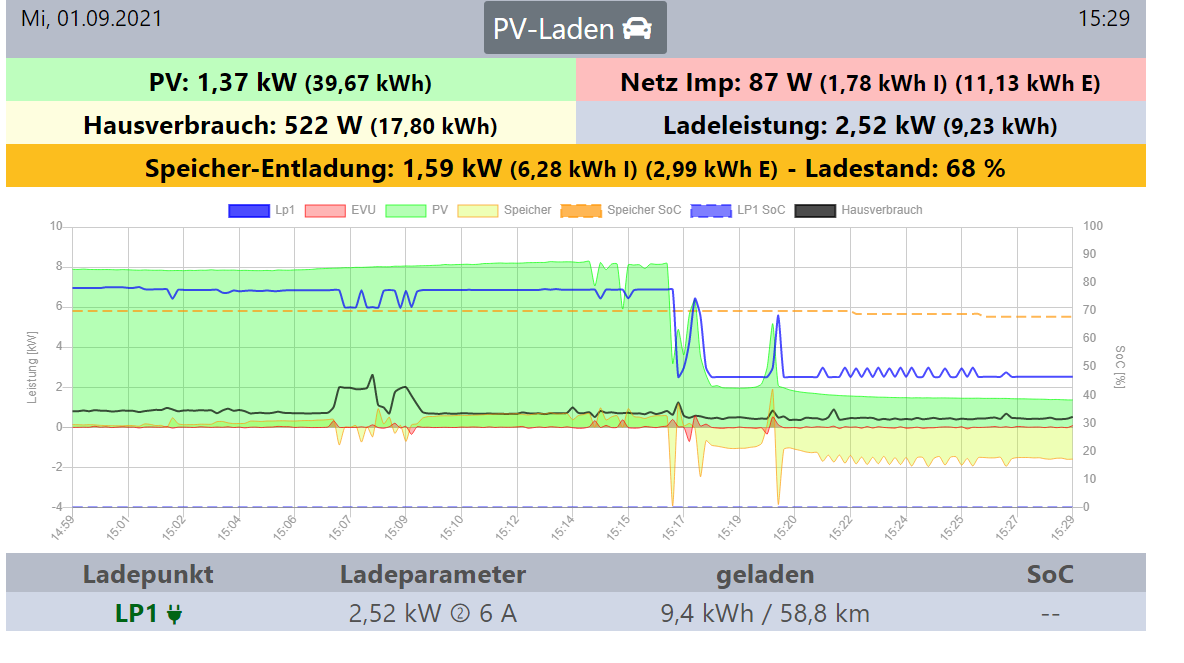

so jetzt mal von min+pv auf nur pv umgeschalten

Bleibt Konstant auf ~7A wobei der Speicher mit 1,5kW entladen wird.
Schau ich mir das PV Log an sieht er wohl die Speicher Entladung nicht bzw. als "Energie vorhanden an" und zeigt sogar Überschuss.

Code: Alles auswählen

2021-09-01 15:26:05: Überschuss (24) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:26:05: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 24 (LV0)
2021-09-01 15:26:05: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:26:05: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:26:05: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:26:05: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:25:55: Uberschuss (-419) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:25:55: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -419 (LV0)
2021-09-01 15:25:55: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:25:55: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:25:55: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:25:55: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:25:45: Überschuss (49) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:25:45: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 49 (LV0)
2021-09-01 15:25:45: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:25:45: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:25:45: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:25:45: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:25:35: Minimalstromstärke erreicht, Überschuss größer als Abschaltschwelle (LV0)
2021-09-01 15:25:35: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -6 (LV0)
2021-09-01 15:25:35: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:25:35: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:25:35: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:25:35: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:25:25: Uberschuss (-403) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:25:25: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -403 (LV0)
2021-09-01 15:25:25: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:25:25: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:25:25: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:25:25: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:25:15: Überschuss (33) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:25:15: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 33 (LV0)
2021-09-01 15:25:15: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:25:15: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:25:15: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:25:15: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:25:05: Minimalstromstärke erreicht, Überschuss größer als Abschaltschwelle (LV0)
2021-09-01 15:25:05: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -28 (LV0)
2021-09-01 15:25:05: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:25:05: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:25:05: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:25:05: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:24:56: Uberschuss (-436) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:24:56: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -436 (LV0)
2021-09-01 15:24:55: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:24:55: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:24:55: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:24:55: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:24:45: Überschuss (46) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:24:45: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 46 (LV0)
2021-09-01 15:24:45: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:24:45: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:24:45: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:24:45: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:24:35: Minimalstromstärke erreicht, Überschuss größer als Abschaltschwelle (LV0)
2021-09-01 15:24:35: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -17 (LV0)
2021-09-01 15:24:35: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:24:35: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:24:35: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:24:35: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:24:25: Uberschuss (-406) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:24:25: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -406 (LV0)
2021-09-01 15:24:25: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:24:25: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:24:25: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:24:25: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:24:15: Überschuss (41) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:24:15: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 41 (LV0)
2021-09-01 15:24:15: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:24:15: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:24:15: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:24:15: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:24:06: Uberschuss (-388) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:24:05: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -388 (LV0)
2021-09-01 15:24:05: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:24:05: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:24:05: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:24:05: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:23:56: Überschuss (27) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:23:56: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 27 (LV0)
2021-09-01 15:23:56: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:23:56: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:23:56: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:23:56: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:23:47: Uberschuss (-329) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:23:46: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -329 (LV0)
2021-09-01 15:23:46: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:23:46: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:23:46: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:23:46: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:23:36: Überschuss (60) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:23:35: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 60 (LV0)
2021-09-01 15:23:35: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:23:35: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:23:35: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:23:35: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:23:26: Uberschuss (-348) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:23:26: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -348 (LV0)
2021-09-01 15:23:26: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:23:26: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:23:26: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:23:26: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:23:16: Überschuss (42) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:23:16: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 42 (LV0)
2021-09-01 15:23:15: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:23:15: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:23:15: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:23:15: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:23:07: Uberschuss (-395) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:23:06: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -395 (LV0)
2021-09-01 15:23:06: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:23:06: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:23:06: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:23:06: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:22:55: Überschuss (58) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:22:55: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: 58 (LV0)
2021-09-01 15:22:55: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:22:55: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:22:55: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:22:55: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:22:46: Uberschuss (-347) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:22:45: SpeicherSoc (69) über konfiguriertem Wert (40), neuer Überschusswert: -347 (LV0)
2021-09-01 15:22:45: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:22:45: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:22:45: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:22:45: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:22:35: Überschuss (94) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:22:35: SpeicherSoc (70) über konfiguriertem Wert (40), neuer Überschusswert: 94 (LV0)
2021-09-01 15:22:35: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:22:35: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:22:35: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:22:35: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:22:26: Uberschuss (-321) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:22:25: SpeicherSoc (70) über konfiguriertem Wert (40), neuer Überschusswert: -321 (LV0)
2021-09-01 15:22:25: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:22:25: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:22:25: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:22:25: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:22:15: Überschuss (180) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:22:15: SpeicherSoc (70) über konfiguriertem Wert (40), neuer Überschusswert: 180 (LV0)
2021-09-01 15:22:15: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:22:15: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:22:15: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:22:15: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:22:06: Uberschuss (-296) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:22:05: SpeicherSoc (70) über konfiguriertem Wert (40), neuer Überschusswert: -296 (LV0)
2021-09-01 15:22:05: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:22:05: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:22:05: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:22:05: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:21:56: Überschuss (115) ist größer als Schaltschwelle (0), neuer Ladestromwert: 7 (LV0)
2021-09-01 15:21:56: SpeicherSoc (70) über konfiguriertem Wert (40), neuer Überschusswert: 115 (LV0)
2021-09-01 15:21:56: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:21:56: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:21:56: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:21:56: Alte Anzahl genutzter Phasen= 2 (LV0)
2021-09-01 15:21:46: Uberschuss (-214) geringer als herunterschaltschwelle (0), neuer Ladestromwert: 6 (LV0)
2021-09-01 15:21:46: SpeicherSoc (70) über konfiguriertem Wert (40), neuer Überschusswert: -214 (LV0)
2021-09-01 15:21:46: Schaltschwelle: 0, zum runterregeln: 0 (LV0)
2021-09-01 15:21:46: Gesamt Anzahl Phasen= 2 (LV0)
2021-09-01 15:21:46: LP1 Anzahl Phasen während Ladung= 2 (LV0)
2021-09-01 15:21:46: Alte Anzahl genutzter Phasen= 2 (LV0)

[aiole]

Kannst Du ein Prinzipschaltbild mit der Lage Deiner Zähler, WR, inkl. Speicher erstellen und posten? Damit können die Speichernutzer ggf. feststellen, was hier falsch läuft. Beantworte bitte auch noch die vorherigen Fragen.

[Chiliheld]

Mir ist aufgefallen bei diesem "ausschwingen" wechselt der Stecker zwischen grün und orange; wenn 0 Ladeleistung bleibt ist der Stecker auch orange

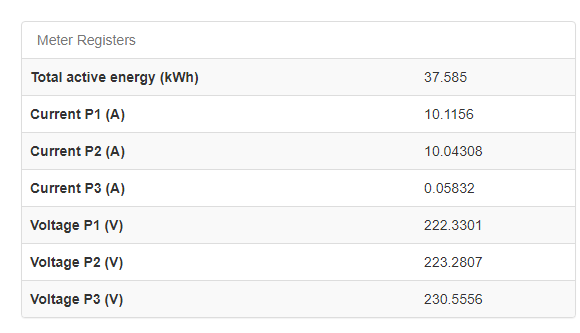

Die Werte die in owb angezeigt werden werden entsprechend in der swb auch in den Registern angezeigt (wechselt zwischen 0 und 1600)

Siehst Du dabei im oWB-GUI auch die Sollstromvorgabe rechts neben Ist-Watt zwischen 0A und 16A wechseln?
Bedenke, dass das immer >10s braucht.

Die hier meinst du? ja, die wechseln beim abklingen

[HSC]

download/file.php?id=7644&mode=view

Wenn Du hier weiterhin 1500 W als zulässige Speicherentladung eingestellt hast, sieht das für mich völlig i.O. aus!
Ca. 1,5 kW werden aus dem Speicher zugemischt. Dass es etwas schwankt, ist völlig normal und wird ausgeregelt.
VG

[aiole]

Mir ist aufgefallen bei diesem "ausschwingen" wechselt der Stecker zwischen grün und orange; wenn 0 Ladeleistung bleibt ist der Stecker auch orange
Die Werte die in owb angezeigt werden werden entsprechend in der swb auch in den Registern angezeigt (wechselt zwischen 0 und 1600)

Siehst Du dabei im oWB-GUI auch die Sollstromvorgabe rechts neben Ist-Watt zwischen 0A und 16A wechseln?
Bedenke, dass das immer >10s braucht.

Die hier meinst du? ja, die wechseln beim abklingen
Screenshot 2021-09-01 153455.png

nein - ich meine den blauen Wert.

Das, was sWB in den Meter-Registern anzeigt, folgt normalerweise der oWB-Sollstromstärkenvorgabe.
Ich vermute momentan, dass diese Vorgabe springt. Dazu braucht es die Beobachtung des Soll-A-Wertes.
