Empfehlung LED

[mattes2570]

Ich würde gerne meine Wallbox noch etwas weiter ausbauen.
Kann mir hierzu jemand entsprechende Einbau/Einschraub-Leds empfehlen welche
ich an die Addon Platine anschließen kann. Gerne mit Bezugsquelle.


Danke!

[aiole]

Es gibt unterschiedliche Addonversionen. Manche erlauben direkten LED-Anschluss - manche nicht.
Wenn Du die addon-Versionsnummer postest (steht auf der Platine), kann ich nächste Woche nachsehen (bin aktuell im Kurzurlaub).
Bitte keine Fotos, da closed source.

[mattes2570]

Version 1.209

[aiole]

Ich schaue Sa nach.

[mattes2570]

Danke!

[FaKaBeFr]

Ich schließe mich der Frage an,
welche LEDs für die Platine 1.21?

[aiole]

Version 1.209

v1.209 bietet den Direktanschluss von LED leider noch nicht. Der kam erst ab v1.210A rein.

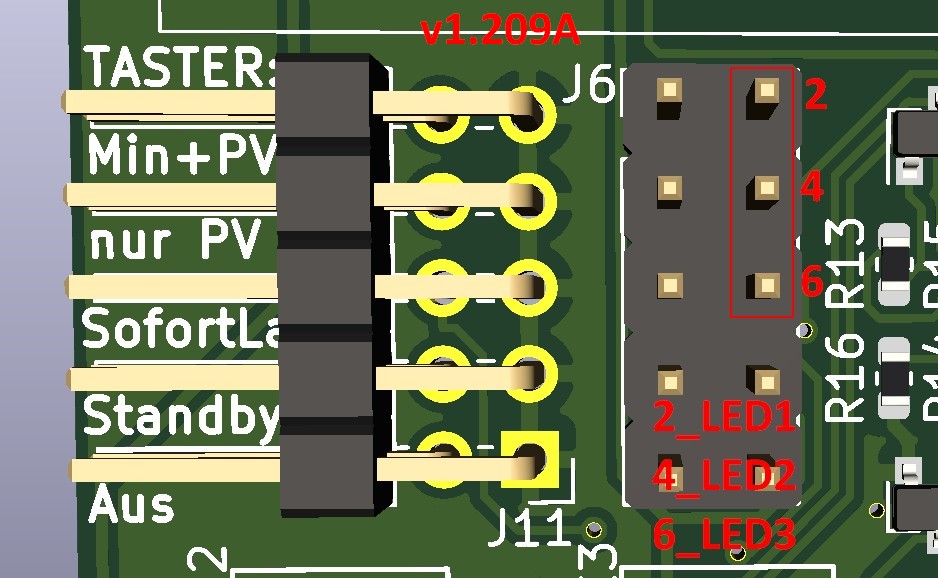

Die LED-Steuerpins sind jedoch zugänglich. Mit einem Miniverstärker (Transistor/Mosfet + etwas "Hühnerfutter" je LED) lassen sich die 3 LED ansteuern. Die Belegung für addon_v1.209A sieht wie folgt aus:

###############################################################
v1.21 gibt es nicht. Nur v1.210A, v1.211A.
Beide haben die 3 Verstärker nun auf dem addon integriert und erlauben normale LED's mit bis zu 50mA Stromaufnahme (üblich 5....30mA).
Vorwiderstände sind bereits auf dem addon. Katode oben
Header-Belegung v1.210A:

VG

[demmel]

Hallo,
ich habe auch eine Addon-Platine v1.209A und würde gerne LEDs anschließen. Wie ist die Anschlussbelegung der anderen PINs von J6? Ist da auch ein +5V und ein GND dabei?
Danke!
