PV-Überschuss als Analogsignal 0-10V ausgeben

[Loudpipes]

OK, Danke,

PWM scheint es nach Montageanleitung nicht zu geben, aber Ansteuerung über Regelspannung 0-10V pro Phase.
Gäbe es da was zum "rantüddeln" an die OpenWB?

5.4.2. Leistungsvorgabe über die 0-10V-Eingänge L1, L2 und L3
Schließen Sie die Quelle ihres Gerätes zur Leistungssteuerung von rechts nach links an den 0-10V-Eingang mit
den Phasenbezeichungen L3, L2 und L1 an (Abb. 28). Achten Sie beim Einstecken des 8-poligen Steckers auf die
korrekte Polarität.

[aiole]

OK, Danke,

PWM scheint es nach Montageanleitung nicht zu geben, aber Ansteuerung über Regelspannung 0-10V pro Phase.
Gäbe es da was zum "rantüddeln" an die OpenWB?

5.4.2. Leistungsvorgabe über die 0-10V-Eingänge L1, L2 und L3
Schließen Sie die Quelle ihres Gerätes zur Leistungssteuerung von rechts nach links an den 0-10V-Eingang mit
den Phasenbezeichungen L3, L2 und L1 an (Abb. 28). Achten Sie beim Einstecken des 8-poligen Steckers auf die
korrekte Polarität.

Gero - das hatten wir doch kürzlich, oder?
Es gibt RS485 auf 0...10V-Konverter.
https://www.ebay.de/itm/174950010983?ha ... R-Ki963rYA

Aber dafür fehlt noch ein Softwaremodul in oWB. Da müssten wir mal mit okaegi reden, ob da was geht. Wäre natürlich super, wenn wir eine Smarthome 2.0-Proportionalausgabe bauen könnten. Ich denke, dass dies eine Abwandlung dieser Implementierung werden könnte:
viewtopic.php?p=70559#p70559

update
oder noch etwas günstiger ohne Gehäuse und non-isolated. Ein N4DAC02:
https://www.ebay.de/itm/274561999083?ha ... R7yOuK7rYA
aber zu beachten, dass ganz schön Ripple drauf ist, es nicht bis auf 0V geht und ein kurzer 10V-Impuls beim Start wirkt.
Note:
This is a low-cost digital-to-analog conversion module based on the PWM+ADC solution. It has the following disadvantages:
1 channel 1 (O1) has 1% accuracy at 1-5V, <1V has 50HZ/40MV ripple, channel 2 (O2) has 1% accuracy at 2-10V, and <2V has 50HZ/80MV Ripple.
2 channel 1 (O1) minimum output voltage is 0.05V, channel 2 (O2) minimum output voltage is 0.1V
3 There is a 10-20MS high pulse at the moment of power-on

[Gero]

Gero - das hatten wir doch kürzlich, oder?
Es gibt RS485 auf 0...10V-Konverter.
https://www.ebay.de/itm/174950010983?ha ... R-Ki963rYA

Jau, das hatte ich mal auf dem Schirm und auch dieses Tinkerforge-Teil https://www.tinkerforge.com/de/shop/bri ... cklet.html gekauft, nur um dann festzustellen, dass die Eingänge bei meinem noch freien UVR dummerweise nicht auf PWM konfigurierbar sind. Widerstand only.

[aiole]

Ah ja - das Teil. Da hast Du Dich mit der alternativen SW-Lösung (Node-Red) schön herumgedrückt .
viewtopic.php?p=71549#p71549

! Bitte beachten, dass der TF-Konverter mit I2C-Bus statt RS485 angesteuert wird !
https://www.microchip.com/en-us/product/MCP4725

RS485 ist Industriebus für lange Strecken. Den würde ich statt I2C bevorzugen (kann nur ein paar cm), um es alltagstauglicher zu gestalten. Außerdem wird RS485 im oWB/sWB-Kosmos häufig verwendet. Zum Schluss müssen 0...10V als Steuerspannung herauskommen (sind auch leicht auf 0...5V zu bringen).

@okaegi
Was meinst Du dazu?

[Loudpipes]

Eine grandiose Resonanz!
Also ich habe mich jetzt nebenbei durch fast alle Beiträge und Sidelinks plus Google gewühlt.
Fakt:
Zum Basteln und Programmieren fehlen mir wohl die Kenntnisse. 230V / Drehstrom sowie IT Netzwerktechnik kann ich ;.-)
Also falls es eine "Box" plus " Strippe" wie im Beitrag https://www.openwb.de/forum/viewtopic.p ... 604#p71604 erwähnt gäbe / geben könnte würde ich sogar paar Taler in die Kasse werfen. OK, erst mal sehen was der Heizungsmensch mir abieten mag, dennoch denke ich dass der Markt der PV-Anlagen-Besitzer mit openWB / SmartHome Kopplung im Bevölkerungsdurchschnitt eher gering ausfällt

[aiole]

Also falls es eine "Box" plus " Strippe" wie im Beitrag https://www.openwb.de/forum/viewtopic.p ... 604#p71604 erwähnt gäbe / geben könnte würde ich sogar paar Taler in die Kasse werfen.

Das Teil N4DAC02 liegt schon als Testobjekt hier. Allein es fehlt die Zeit zum Testen.

OK, erst mal sehen was der Heizungsmensch mir abieten mag, dennoch denke ich dass der Markt der PV-Anlagen-Besitzer mit openWB / SmartHome Kopplung im Bevölkerungsdurchschnitt eher gering ausfällt

Tendenz stark steigend .
Viele WB-only-user beneiden die oWB-Inhaber:innen um deren Funktionsvielfalt und Bedienfreundlichkeit. Manche verkaufen sogar ihre geförderte WB ohne diese Fähigkeiten wieder.

Die Zukunft hängt an gutem Energiemanagment und oWB bietet Dank lokaler Nutzung etliche Vorteile im Vergleich zu Cloudgeräten.

Wenn ich sehe, dass manche eine WB besitzen und dann teure, proprietäre HEMS zukaufen (teilweise ohne zu wissen, was es kann), nur um WB-kompatibel zu bleiben, fehlt mir etwas die Priorität, denn das HEMS ist der Dreh- und Angelpunkt für Komfort + Energieeinsparung. Dort eingesetzte open source-SW ist ein top Investment, da es viele Optionen erlaubt, um auf Neuerungen flexibel reagieren zu können.

[aiole]

Wir prüfen aktuell, ob eine 0-10V-Ansteuerung zur überschussgesteuerten Ansteuerung von Verbrauchern in Smarthome 2 implementiert werden kann. Das dauert etwas, bis wir eine Aussage treffen können.

[Loudpipes]

Wir prüfen aktuell, ob eine 0-10V-Ansteuerung zur überschussgesteuerten Ansteuerung von Verbrauchern in Smarthome 2 implementiert werden kann. Das dauert etwas, bis wir eine Aussage treffen können.

Wo ist der "knutsch"-Smiley?
Vielen Dank!
Das wäre ein weiterer Schritt zu einem vollwertigen HEMS *thumbsup*

[aiole]

Okaegi, unser unermüdlicher Smarthome-SW-Entwickler, bringt aktuell diverse Wärmepumpen und Heizstäbe in den oWB-Kosmos. Dafür herzlichen Dank!

Neben SG-ready, digitaler Modbus-Ansteuerung u.a. wird nun auch eine allgemeiner verwendbare Analogsignalausgabe mit 0-10V entsprechend noch verfügbarem PV-Überschuss entwickelt.

Die Idee entstand im Heizstabbereich und ich verschiebe die zugehörigen Beiträge hierher => s. oben

[aiole]

So, okaegi's PR zum ersten 0-10V-Test wartet auf Freigabe.
https://github.com/snaptec/openWB/pull/2425

Zwischenzeitlich wurde der DAC N4DAC02 zunächst auf Funktion geprüft. Er liefert zw. 0,124 und 9,92V. Die meisten Geräte haben unten und oben Toleranzberei:che, so dass 0% und 100% sichergestellt wären.

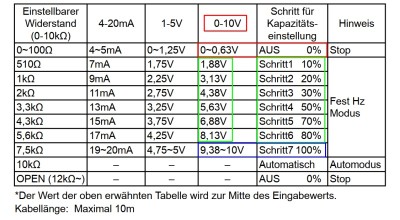

Hier ein Bsp. einer Mitsubishi-WP mit PAC-Ansteuerinterface:

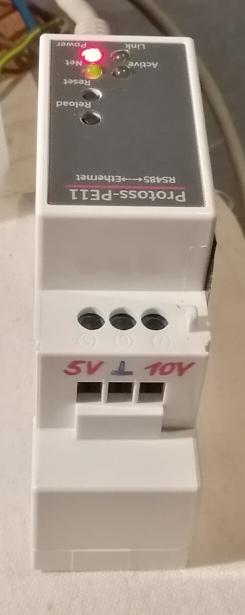

Da der DAC für eine 0-10V-Ausgabe eine extra 12V-Versorgungsspannung (neben A/B für RS485) benötigt, habe ich testweise den bei oWB erhältlichen PE11-LAN-RS485-Konverter geöffnet und diese 12V intern entdeckt .

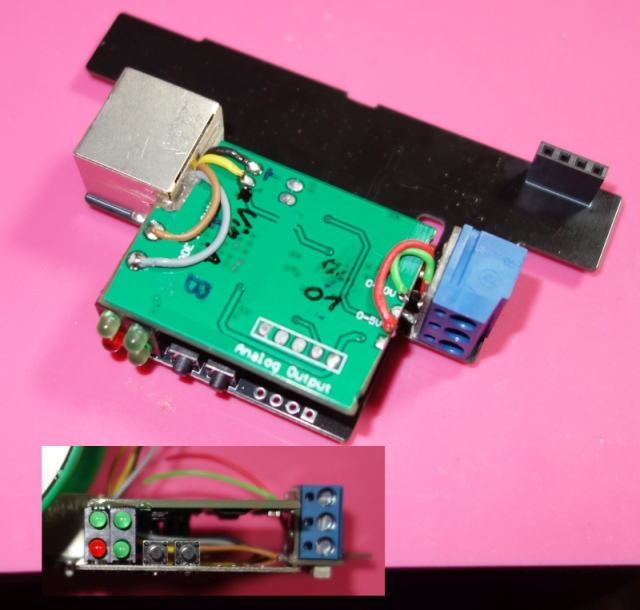

Das Ende vom Lied waren 6h Umbau und nun liegen statt A/GND/B => 0-10V/GND/0-5V an der 3-Pol-Klemme an. Somit mutierte der LAN2RS485 zu LAN2analogout. Nun warte ich nur noch auf den Abschlusstest mit o.g. PR.

Ich muss erwähnen, dass der Umbau recht anspruchsvoll ist (DAC zersägen, 0.25mm2-Kabel einlöten, Kleben, 230V-Bereiche beachten), so dass dies nur als proof of concept taugt. Ggf. entwickelt sich daraus jedoch eine neue oWB-HW-Komponente, die viele analog steuerbare Geräte von oWB-Seite bedienen kann. Das wäre mein Ziel.
