PV Überschuss Laden mit Chint DTSU666 und Sungrow SH10RT: Ungültiger Hausverbrauch: -XYZ W

[grhf]

Hello,

folgendes Setup:

openWB series2 custom mit Addon-Platine, CP-Unterbrechung, Phasenumschaltung und Kabeleinführung hinten.
openWB 2.1.3-Patch.1 (Release, 2024-03-19 06:56:08 +0100 [a6b648645])
Eingebaut vom Elektriker am 16.5.2024

Sungrow SH10RT
Sungrow SBR192 Speicher
8,2 kWp PV

und ein Chint DSU666 im Zählerschrank, der mit dem Wechselrichter verbunden ist.

Der Wechselrichter hat ein Ethernet-Modul, und darüber habe ich die openWB eingebunden, sprich



Wie in https://github.com/openWB/core/wiki/Hyb ... d-Speicher vorgeschlagen habe ich im Lastmanagement sowohl versucht, den Speicher im Wechselrichter als auch unterhalb vom Wechselrichter anzuordnen:



Sowohl die Werte für Wechselrichter- als auch Speicher-Leistung werden mit negativem Vorzeichen ausgegeben, der SoC von der Batterie stimmt aber:



Beim Versuch, PV zu laden kommt dann im Log permanent die Meldung "Ungültiger Hausverbrauch: -XYZ W" - also die Werte schwanken, das Vorzeichen war aber immer negativ.
Entweder ich bin zu blöd die Struktur im Lastmanagement richtig einzutragen, oder der Zähler liefert irgendwie andere Daten als openWB glaubt.

Mache ich was falsch? Müsste ich einen anderen Zähler als "Sungrow Zähler" hinzufügen?

In viewtopic.php?t=7951 ist lapidar die Rede davon, es müsste in openWB um den Chint Zähler einzubinden ein "kompatibler" Zähler verwendet werden, aber kein Hinweis was ein solcher kompatibler Zähler in openWB sein könnte. Eine Liste finde ich nicht. Wenn man nach Zähler Kompatibilitäten googelt, geht es immer um Wechselrichter.

[aiole]

Virtueller Zähler raus (löschen) und durch den Sungrow-Zähler (misst am EVU-Punkt) ersetzen (einfach in der LM-Struktur an Pos. 1 schieben).
=> Den Sungrow-Zähler über allen Komponenten anordnen, WR mit darunterliegendem Speicher und WB auf selber Ebene wie WR

[grhf]

Super danke! Funktioniert... Konnte nur erst heute testen weil die Tiefbaufirma grade die Straße neben der Wallbox aufgerissen hatte und man da nich hinkam

[aiole]

Sehr schön!
Wenn du noch einen abschließenden screenshot deiner Struktur einstellst, freuen sich andere Sungrow-Nutzer:innen.

[grhf]

Guter Punkt:



Seit den korrekten Einstellungen hab ich keine kWh mehr aus dem Netz geladen.

[Doinfo@posteo.de]

Hallo zusammen,

Bei mir ist es eine ähnliche Konfiguration:

Sungrow SH15T
SBH150
DTSU666-20

OpenWBPro+

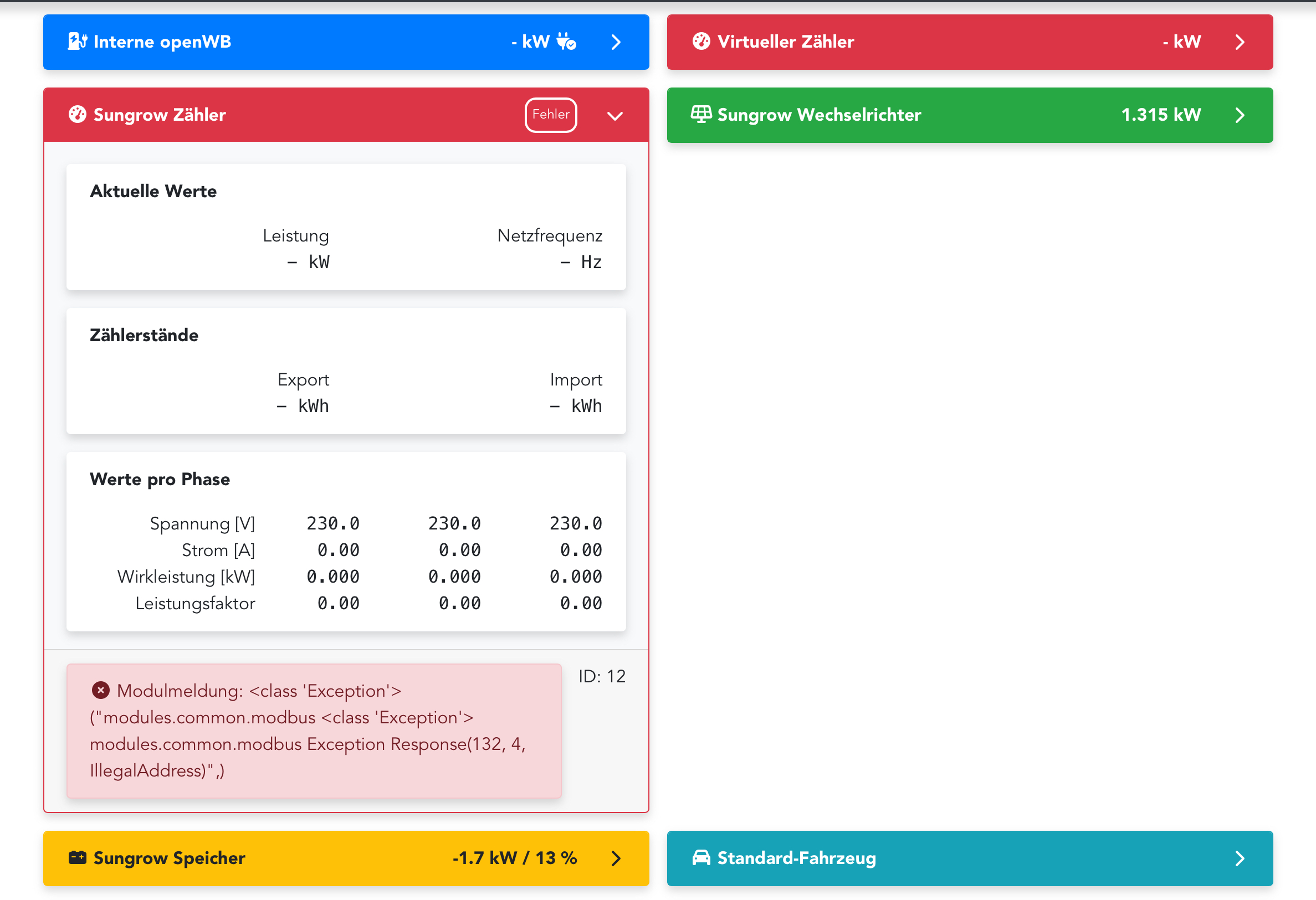

Soweit scheint das Auslesen per Modbus zu funktionieren, einzog der Sungrow Zähler will nicht erkannt werden. Hat hier jemand eine Idee, woran das liegen könnte?

Zudem werden negative Werte am Speicher und Wechselrichter angezeigt. Gibt es hierfür eine Lösung?

Danke im Voraus und Gruß
Dominique

[Heavendenied]

Werden dir in der iSolarCloud Werte vom Zähler angezeigt oder gibt es schon da ein Problem?

Zum Speicher:
Ist der richtig in der Struktur der openWB eingebunden?
Sollte eigentlich so aussehen:

Screenshot 2025-01-31 123721.png (13.85 KiB) 295 mal betrachtet

[Doinfo@posteo.de]

In der iSolarCloud werden 3 Geräte angezeigt (Wechselrichter, Speicher und Kommunikationsmodul). Der Zähler wird nicht separat aufgeführt, aber ich erhalte in der Übersicht die Werte zu Produktion und Verbrauch.

Die Anordnung habe ich geprüft, die stimmt (außer, dass ich noch den virtuellen Zähler drinnengelassen haben - der sitzt ganz oben über allen anderen Komponenten (den würde ich wohl erst löschen, wenn der Sungrow Zähler erkannt wird)

[Doinfo@posteo.de]

Wäre eine Lösung, das openWB EVU Kit v2 MID zusätzlich einzubauen und als Zähler zu verwenden? Dann würde openWB sich hierüber die Daten für die Netzeinspeisung ziehen. Könnte ich dann den DTSU666 einfach hinter das openWB schalten, damit es weiterhin den Sungrow mit Daten versorgt?
