@energietechnik-nrw
Danke für die ausführliche Rückmeldung.
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Grundsätzlich hätte ich die Einstellung für 14a woanders gesucht und finde die Bezeichnung „Ein-/Ausgänge“ etwas irreführend.
Für mich gehört das unter Lastmanagement. Das beschreibt den Vorgang m.E. besser.
Kann ich nachvollziehen, passt aber nicht zu der Umsetzung in der Software. Wir haben die Verarbeitung der Ein-/Ausgänge sehr flexibel gestaltet, um durch diese "Aktionen" beliebige Szenarien abbilden zu können. Die §14a-Geschichte ist nur ein Teil der Möglichkeiten. Später sind auch Tasteraktionen, Ansteuerung von LEDs etc. angedacht. Das macht dann unter Lastmanagement wiederum nicht wirklich Sinn.
Als ersten Vorschlag können wir einen Hinweis im Lastmanagement anzeigen, der auf die Aktionen verweist.
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Ebenso schließe ich mich der Diskussion zur Benennung der Kontakte (NO) oder (NC) an.
Die Beschreibung im Hilfetext ist sehr verwirrend und hat fast zu einen handfesten Streit mit meinem Elektro Ingenieur geführt.
Der „Normalzustand“der obenWB sollte der ungedimmte sein. Allerdings sollte der „normally“ Zustand, den sicheren Zustand von Seite des Netzbetreiber beschreiben. Dieser wäre NO und gedimmt. Eure Beschreibung schaut einfach von der anderen Seite und das macht es etwas verwirrend. Würde ich mir anders wünschen.
Gerne an der Diskussion beteiligen:
viewtopic.php?t=10031
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Weiterhin fehlt mir eine Beschreibung, was genau gemeint ist mit den Aktionen z.B. „Dimmen per HEMS“ usw.
Ich kann mir ungefähr denken, was sich dahinter verbirgt, aber eine Beschreibung, Skizze oder Referenz wäre hilfreich.
Da würde sich eine ausführliche Doku im Wiki anbieten, welche dann verlinkt wird.
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Beim Status wünschte ich mir auch eindeutigere Symbole. Es ist nicht direkt klar, dass ein ausgemaltes Quadrat einen aktivierten Kontakt darstellen soll. Eine Legende oder eine andere Art der Markierung, z.B. ein grüner Haken würden hier ggf. helfen.
Einen grünen Haken würde ich persönlich eher mit "alles ok" und z.B. einem nicht aktiven RSE (nicht aktiver Dimmung) in Verbindung bringen. Die jetzigen Symbole haben zumindest einen Tooltip, wenn man mit der Maus drüber ist. Hilft natürlich nicht auf den ganzen Touch-Geräten.
Auch hier sind wir für Verbesserungen offen.
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm

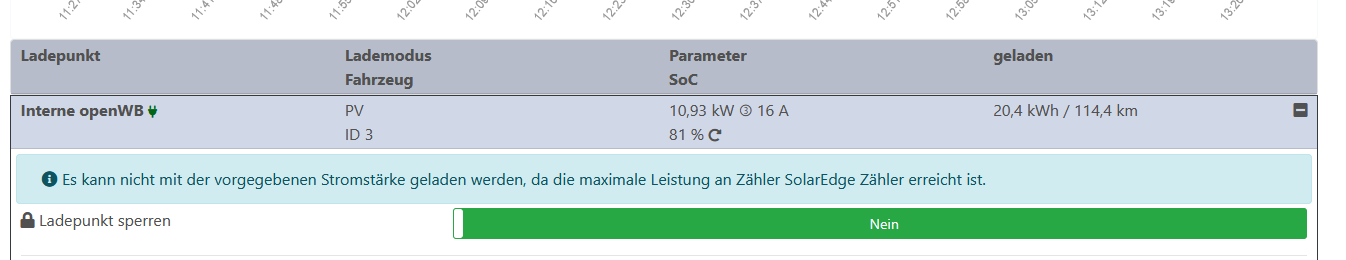

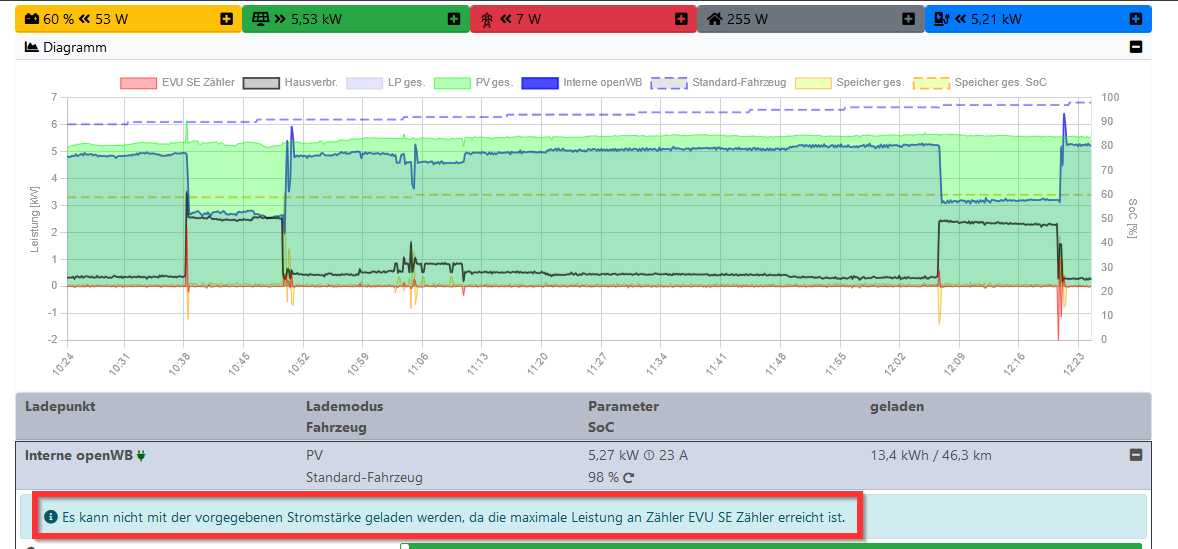

Außerdem wäre die Information auf welchen maximalen aktuellen Wert, laut HEMS, gerade gedimmt wird sehr hilfreich bzw. notwendig. Warum notwendig? Unser Netzbetreiber glaubt erst das etwas funktioniert, wenn er es messen kann oder es in der Software angezeigt wird.
Es wird immer auf den Wert gedimmt, der konfiguriert wurde. Bei der Direktsteuerung (ohne EMS) also fix auf max. 4,2kW. Bei der Dimmung mit HEMS wird der Netzbezug der konfigurierten SteuVE auf den eingetragenen Maximalwert begrenzt. Im besten Fall mit ausreichend PV also gar nicht. Soll dann dort "Netzbezug begrenzt auf 0kW" stehen? Das wird den Netzbetreiber noch mehr verwirren.
Besser wäre vermutlich der Wert "aktueller Netzbezug durch SteuVE", welcher intern verwendet und überwacht wird. So könnte man dann sehen, dass der hinterlegte Maximalwert nicht überschritten wird.
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Dann ist bei mir noch ein anderer Fehler aufgetreten, der evtl. nicht unbedingt mit der 2.1.8 zu tun hat. Ich bekomme regelmäßig eine Fehlermeldung, dass der Strommix nicht berechnet werden kann.
Hast Du dazu ein Log?
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Dann hätte ich noch einen Verbesserungsvorschlag zu dem Fehler log. Den kann ich euch gerade nicht einfügen, da ich den Text hier am iPad schreibe. Ich bekomme es hier nicht hin, den log zu kopieren und einzufügen.
Ein link neben dem log in der openWB mit einer direkten copy Funktion in euer Paste File wäre super. Dann bekomme ich eine url als Antwort und kann diese direkt im Forum posten.
Das wurde bereits von MRinas umgesetzt (vielen Dank) und kommt in Kürze rein.
energietechnik.nrw hat geschrieben: Di Mär 25, 2025 8:07 pm
Bei der Konfiguration des Fronius WR steht folgender Text in der Hilfe:
„Die Zähler-Komponente für das Smart-Meter wird in dem Gerät angelegt, dass den Wechselrichter enthält, an den das SmartMeter angeschlossen ist.“
Da ist mir leider unklar, was damit gemeint sein soll. Ich würde mir auch hier anstatt Text Schaltbilder oder sonstige erklärenden Grafiken wünschen. Das mach es oftmals viel einfacher. Gerne kann diese Grafik auch extern in einem Wiki o.ä. sein.
In openWB wird mit einer verschachtelten Struktur von Geräten und Komponenten gearbeitet. Die Geräte bieten die Schnittstelle, welche für die Kommunikation genutzt wird. Häufig können über eine Schnittstelle (Gerät) Daten von mehreren oder allen physischen Bauteilen (Komponenten) abgefragt werden. Diese Komponenten werden dann alle in dem selben Gerät erstellt.
Beispiel Fronius: Ein WR mit per Modbus angebundenem SmartMeter.
Im Gerät "Fronius" wird die IP des WR eingetragen, da die komplette Kommunikation über diesen abgewickelt wird.
In diesem Gerät werden jetzt die Komponenten WR und Zähler angelegt, weil beide über die selbe Schnittstelle abgefragt werden können.
Auch hier kann gerne ein Vorschlag für den Hilfetext gemacht werden, wenn es grundsätzlich missverständlich ist.
