Integration in E3DC App
Re: Integration in E3DC App
Damit ihr versteht, was ich mit "schnell drüberschauen" und weniger Details meine, im Anhang ein Bild.
Senec System.
Hat z.B. mein Nachbar und das finde ich hald einfach und übersichtlich.
Das von der E3DC sieht ja ähnlich aus, nur würde dann bei der OpenWB eben die Wallbox fehlen und der Hausverbrauch raufgehen, denke ich mir.
Mit dem Leistungsmesser könnte man das dann wohl wieder als seperaten Verbraucher anzeigen?!
Senec System.
Hat z.B. mein Nachbar und das finde ich hald einfach und übersichtlich.
Das von der E3DC sieht ja ähnlich aus, nur würde dann bei der OpenWB eben die Wallbox fehlen und der Hausverbrauch raufgehen, denke ich mir.
Mit dem Leistungsmesser könnte man das dann wohl wieder als seperaten Verbraucher anzeigen?!
-
- Beiträge: 3415
- Registriert: Sa Feb 20, 2021 9:55 am
- Has thanked: 4 times
- Been thanked: 59 times
Re: Integration in E3DC App
Für iPhones gibt es bei www.otrky.com/de/ den "Autarkie Manager", da hat jemand ein UI im Look&Feel der Tesla Powewalls gebastelt. Der kann e3dc und openWB verknüpfen. Die monatlichen Kosten dürften im Vergleich zum zusätzlichen Leistungsmesser bei e3dc wohl verschmerzbar sein. Und deine Daten liegen halt in noch einer Cloud.
Aber vielleicht ist ja das Theme "Gauges" abgespeckt genug - die vier Anzeigen oben sind die vier Kreise aus der Senec-App, in der ja außer fünf Zahlen in einer bunten Umgebung nichts gezeigt wird. Allerdings fehlt hier der fünfte Kreis für die Ladeleistung. In der e3dc-App hat man eine ebensolche Informationsdürre - fünf Zahlen auf viel Weiß. Da wo der orange Kringel ist, war früher mal die aktuelle Ladeleistung aller Wallboxen zusammen.
Bei den ganzen Nerds hier (und da schließe ich mich ein) wird's wahrscheinlich nicht einfach, ein Theme ohne Graphen und nur den aktuellen Werten in fixen Grafiken in viel Hintergrund drumherum anzuregen. Ich würde Dich darin aber unterstützen, denn meine bessere Hälfte kann die openWB-Darstellung auch nicht leiden. (Das erste was sie zu dem Graphen sagte, war "Grafiken sollen Zahlenwerte leicht erkennbar machen und dienen keinem Selbstzweck"" und hat sich danach nie mehr damit beschäftigt, was da so angezeigt wird )
Was sich sonst noch anbieten würde, wäre sich ein paar aktuelle Werte mit nodeRed anzeigen zu lassen. Ist zwar auch nichts, was einen Grafikdesigner zum Frohlocken bringt, aber da könnte mann auch einfach die Ladeleistung der openWB mit anzeigen. Vielleicht beschäftige ich mich damit mal, des WAFs wegen und vor allem, jetzt, wo ich drüber schreibe...
Aber vielleicht ist ja das Theme "Gauges" abgespeckt genug - die vier Anzeigen oben sind die vier Kreise aus der Senec-App, in der ja außer fünf Zahlen in einer bunten Umgebung nichts gezeigt wird. Allerdings fehlt hier der fünfte Kreis für die Ladeleistung. In der e3dc-App hat man eine ebensolche Informationsdürre - fünf Zahlen auf viel Weiß. Da wo der orange Kringel ist, war früher mal die aktuelle Ladeleistung aller Wallboxen zusammen.
Bei den ganzen Nerds hier (und da schließe ich mich ein) wird's wahrscheinlich nicht einfach, ein Theme ohne Graphen und nur den aktuellen Werten in fixen Grafiken in viel Hintergrund drumherum anzuregen. Ich würde Dich darin aber unterstützen, denn meine bessere Hälfte kann die openWB-Darstellung auch nicht leiden. (Das erste was sie zu dem Graphen sagte, war "Grafiken sollen Zahlenwerte leicht erkennbar machen und dienen keinem Selbstzweck"" und hat sich danach nie mehr damit beschäftigt, was da so angezeigt wird )
Was sich sonst noch anbieten würde, wäre sich ein paar aktuelle Werte mit nodeRed anzeigen zu lassen. Ist zwar auch nichts, was einen Grafikdesigner zum Frohlocken bringt, aber da könnte mann auch einfach die Ladeleistung der openWB mit anzeigen. Vielleicht beschäftige ich mich damit mal, des WAFs wegen und vor allem, jetzt, wo ich drüber schreibe...
openWB-series2, openWB-Buchse, E3/DC S10pro+19.5kWh, 30kWp Ost-Süd, Model 3 und Ion
Re: Integration in E3DC App
@smove ist das basierend auf openWB Design?
Viele Grüße
mading
Fronius Symo 7.0.3M mit SmartMeter - 6,96kwp | openWB series2 standard+ | Visualisierung + Steuerung mit iobroker/ vis und Grafana | VW ID4
mading
Fronius Symo 7.0.3M mit SmartMeter - 6,96kwp | openWB series2 standard+ | Visualisierung + Steuerung mit iobroker/ vis und Grafana | VW ID4
-
- Beiträge: 3415
- Registriert: Sa Feb 20, 2021 9:55 am
- Has thanked: 4 times
- Been thanked: 59 times
Re: Integration in E3DC App
Es ist das Theme "colors". Kannst Du einstellen unter Einstellungen - Erscheinungsbild -Theme-Auswahl.
openWB-series2, openWB-Buchse, E3/DC S10pro+19.5kWh, 30kWp Ost-Süd, Model 3 und Ion
Re: Integration in E3DC App
Wie von Gero geschrieben — Colors Theme
Fahrzeuge: VW eUP & Audi Q4 & Q7PHEV
PV: 8,4kWp & 15,2kWp
WB: 2x openWB Series 2+ & 2x openWB Series 2
PV: 8,4kWp & 15,2kWp
WB: 2x openWB Series 2+ & 2x openWB Series 2
-
- Beiträge: 3415
- Registriert: Sa Feb 20, 2021 9:55 am
- Has thanked: 4 times
- Been thanked: 59 times
Re: Integration in E3DC App
So, geht doch. Wird den Freund luftig leichter Grafiken nicht vollends begeistern, hat aber den selben Informationsgehalt und ähnlich viel Weiß wie e3dc oder senec:

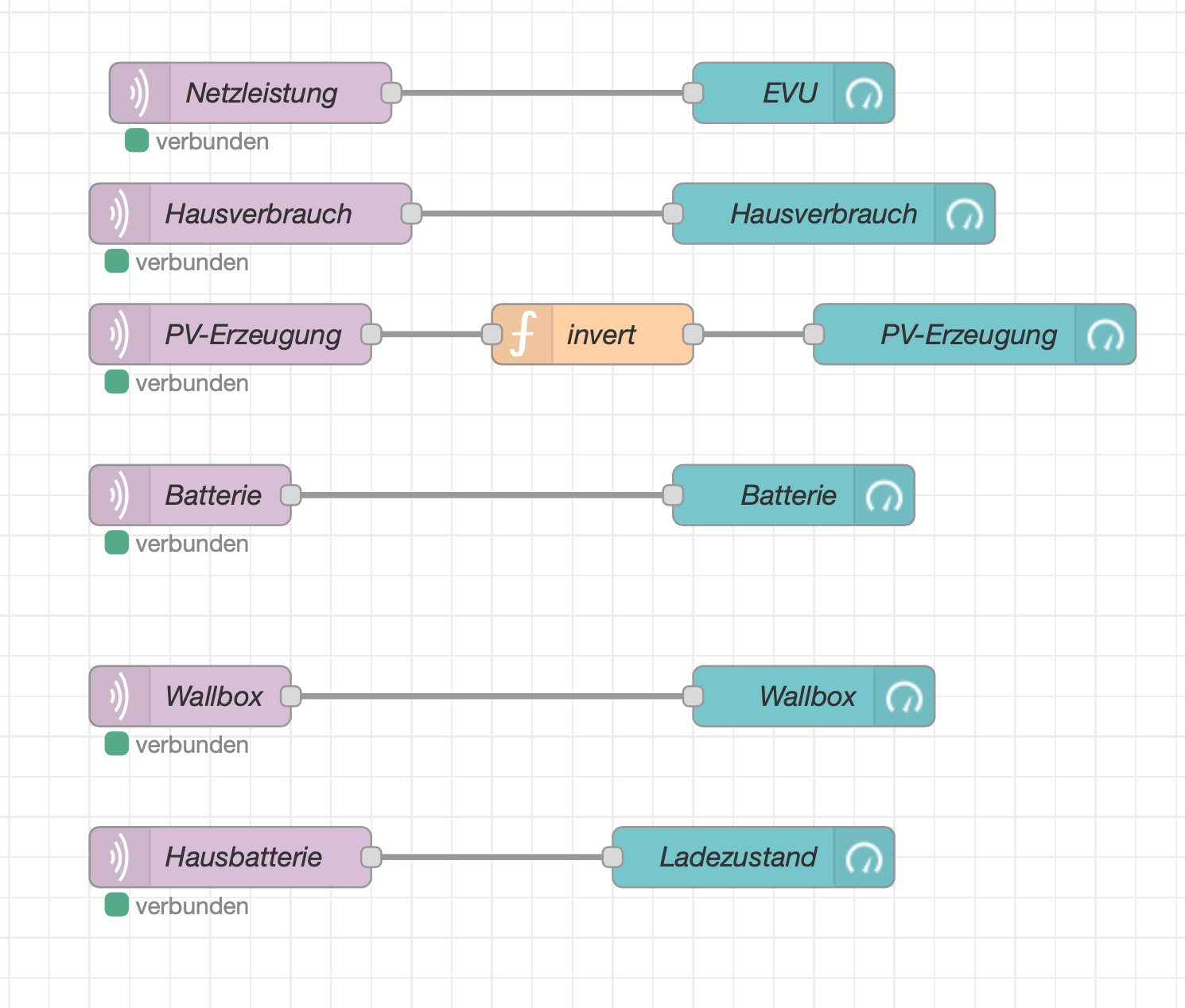

Und hier ist der Flow dazu:
Wer sich ein bissl besser mit nodeRed auskennt, kann ja vielleicht was dazu sagen, wie man die einzelnen Grafiken mehr oder weniger fest und noch nach Endgeräteauflösung anordnen kann. Diese Anordnung ist so, weil ich die einzelnen Grafiken in dieser Reihenfolge zu dem Dashboard hinzugefügt habe. Auf dem Handy sieht es dementsprechend bescheiden aus. Und dann ist noch die doofe dashboard-Auswahl-Leiste, die ich eigentlich gar nicht möchte. Ideas, anyone?
Und hier ist der Flow dazu:
Code: Alles auswählen
[{"id":"ddd08f77.aa95c8","type":"tab","label":"openWB","disabled":false,"info":""},{"id":"9dbd38e5.2f1c78","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Netzleistung","topic":"openWB/evu/W","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":200,"y":360,"wires":[["518fad6.be57a54"]]},{"id":"518fad6.be57a54","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"EVU","group":"94194d10.49562","order":0,"width":0,"height":0,"gtype":"gage","title":"Einspeisung/Bezug","label":"units","format":"{{value}}","min":"-20000","max":"20000","colors":["#00b500","#e6e600","#ca3838"],"seg1":"-100","seg2":"100","x":470,"y":360,"wires":[]},{"id":"f8bc6d26.b0f448","type":"mqtt in","z":"ddd08f77.aa95c8","name":"PV-Erzeugung","topic":"openWB/pv/W","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":190,"y":480,"wires":[["1f7ab848.c6cf4"]]},{"id":"27b8fd57.8d8d22","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"PV-Erzeugung","group":"6ce58945.c03ba8","order":0,"width":0,"height":0,"gtype":"wave","title":"","label":"Watt","format":"{{value}}","min":"0","max":"24000","colors":["#b1dd8c","#96d35f","#77bb41"],"seg1":"","seg2":"","x":560,"y":480,"wires":[]},{"id":"b7c787ab.a04fd8","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Wallbox","topic":"openWB/global/WAllChargePoints","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":170,"y":660,"wires":[["dfe5d4d1.dfac88"]]},{"id":"dfe5d4d1.dfac88","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Wallbox","group":"2c294383.93368c","order":0,"width":0,"height":0,"gtype":"gage","title":"Ladeleistung","label":"Watt","format":"{{value}}","min":"0","max":"22000","colors":["#b1dd8c","#96d35f","#77bb41"],"seg1":"","seg2":"","x":480,"y":660,"wires":[]},{"id":"a99b143c.549bb8","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Hausverbrauch","topic":"openWB/global/WHouseConsumption","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":200,"y":420,"wires":[["547fb3d3.4c49c4"]]},{"id":"547fb3d3.4c49c4","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Hausverbrauch","group":"4094b636.342238","order":0,"width":0,"height":0,"gtype":"wave","title":"","label":"Watt","format":"{{value}}","min":"0","max":"6000","colors":["#00b500","#e6e600","#ca3838"],"seg1":"","seg2":"","x":490,"y":420,"wires":[]},{"id":"4a6b8dc2.f015a4","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Batterie","topic":"openWB/housebattery/W","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":170,"y":560,"wires":[["e03ad542.1c619"]]},{"id":"e03ad542.1c619","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Batterie","group":"dea0af19.b4e978","order":0,"width":0,"height":0,"gtype":"gage","title":"Ladung/Entladung","label":"Watt","format":"{{value}}","min":"-9000","max":"9000","colors":["#ff2600","#f5ec00","#4f7a28"],"seg1":"-100","seg2":"100","x":470,"y":560,"wires":[]},{"id":"1f7ab848.c6cf4","type":"function","z":"ddd08f77.aa95c8","name":"invert","func":"var d = msg.payload * -1;\nmsg.payload = d;\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":370,"y":480,"wires":[["27b8fd57.8d8d22"]]},{"id":"db284b71.d41aa","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Hausbatterie","topic":"openWB/housebattery/%Soc","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":190,"y":740,"wires":[["8ce98900.864b48"]]},{"id":"8ce98900.864b48","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Ladezustand","group":"847b52d1.af296","order":0,"width":0,"height":0,"gtype":"donut","title":"","label":"%","format":"{{value}}","min":"0","max":"100","colors":["#b1dd8c","#96d35f","#77bb41"],"seg1":"","seg2":"","x":450,"y":740,"wires":[]},{"id":"c4cb83c8.1bd0c","type":"mqtt-broker","name":"OpenWB","broker":"192.168.8.11","port":"1883","clientid":"","usetls":false,"compatmode":false,"keepalive":"30","cleansession":true,"birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":"","closeTopic":"","closeQos":"0","closeRetain":"false","closePayload":"","willTopic":"","willQos":"0","willRetain":"false","willPayload":""},{"id":"94194d10.49562","type":"ui_group","name":"Netzleistung","tab":"5955f817.d25808","order":1,"disp":true,"width":"6","collapse":false},{"id":"6ce58945.c03ba8","type":"ui_group","name":"PV-Erzeugung","tab":"5955f817.d25808","order":2,"disp":true,"width":"6","collapse":false},{"id":"2c294383.93368c","type":"ui_group","name":"Wallbox","tab":"5955f817.d25808","order":4,"disp":true,"width":"6","collapse":false},{"id":"4094b636.342238","type":"ui_group","name":"Hausverbrauch","tab":"5955f817.d25808","order":3,"disp":true,"width":"6","collapse":false},{"id":"dea0af19.b4e978","type":"ui_group","name":"Batterie","tab":"5955f817.d25808","order":5,"disp":true,"width":"6","collapse":false},{"id":"847b52d1.af296","type":"ui_group","name":"Hausbatterie","tab":"5955f817.d25808","order":6,"disp":true,"width":"6","collapse":false},{"id":"5955f817.d25808","type":"ui_tab","name":"openWB","icon":"dashboard","disabled":false,"hidden":false}]
openWB-series2, openWB-Buchse, E3/DC S10pro+19.5kWh, 30kWp Ost-Süd, Model 3 und Ion
Re: Integration in E3DC App
Node red ist doch nur die Logik, soweit ich weiß?! Ich setze auf iobroker und vis (darin kann man mWn auch node red einbinden). Dort gibt es ein screen resolutiin widget, dass dir je Endgerät anzeigt, welche Auflösung im Full Screen nutzbar ist. In vis habe ich mir dann unterschiedliche Projekte mit den Auflösungen angelegt.Gero hat geschrieben: ↑Mo Jun 28, 2021 4:39 pm Wer sich ein bissl besser mit nodeRed auskennt, kann ja vielleicht was dazu sagen, wie man die einzelnen Grafiken mehr oder weniger fest und noch nach Endgeräteauflösung anordnen kann. Diese Anordnung ist so, weil ich die einzelnen Grafiken in dieser Reihenfolge zu dem Dashboard hinzugefügt habe. Auf dem Handy sieht es dementsprechend bescheiden aus. Und dann ist noch die doofe dashboard-Auswahl-Leiste, die ich eigentlich gar nicht möchte. Ideas, anyone?
Viele Grüße
mading
Fronius Symo 7.0.3M mit SmartMeter - 6,96kwp | openWB series2 standard+ | Visualisierung + Steuerung mit iobroker/ vis und Grafana | VW ID4
mading
Fronius Symo 7.0.3M mit SmartMeter - 6,96kwp | openWB series2 standard+ | Visualisierung + Steuerung mit iobroker/ vis und Grafana | VW ID4
-
- Beiträge: 3415
- Registriert: Sa Feb 20, 2021 9:55 am
- Has thanked: 4 times
- Been thanked: 59 times
Re: Integration in E3DC App
Eigentlich schon, aber es gibt auch eine Dashboard-Node mit der man Daten visualisieren kann. So ist das gemacht. (Der erste Screenshot kam aus der e3dc-modbus Kopplung in die Homematic, die ich auf github gefunden habe) Mit iobroker würde ich sicherlich auf NodeRed verzichten, aber ich habe hier schon ein Redmatic auf der Homematic-CCU laufen und will meinen IT-Zoo doch noch ein wenig schmal halten.
Der Flow ist eigentlich ganz simpel: Man nehme das passende MQTT-Topic von der openWB und werfe es - ggf. mit einer kleinen Umrechnung - in die Dashboard-Node. Aber mit der kann man auch noch einiges am Design machen. Da muss ich noch ein bissl mit rumspielen. Ist ja mein erster Gehversuch mit nodeRed.
openWB-series2, openWB-Buchse, E3/DC S10pro+19.5kWh, 30kWp Ost-Süd, Model 3 und Ion
Re: Integration in E3DC App
Bei nodered bzgl. Endgeräteauflösung kann ich dir leider nicht helfen. Bei iobroker/ vis gerne.
Der Flow repräsentiert ja nur die Datenschicht…
Der Flow repräsentiert ja nur die Datenschicht…
Viele Grüße
mading
Fronius Symo 7.0.3M mit SmartMeter - 6,96kwp | openWB series2 standard+ | Visualisierung + Steuerung mit iobroker/ vis und Grafana | VW ID4
mading
Fronius Symo 7.0.3M mit SmartMeter - 6,96kwp | openWB series2 standard+ | Visualisierung + Steuerung mit iobroker/ vis und Grafana | VW ID4
-
- Beiträge: 3415
- Registriert: Sa Feb 20, 2021 9:55 am
- Has thanked: 4 times
- Been thanked: 59 times
Re: Integration in E3DC App
So, nun habe ich ein bisschen mit der Visualisierung herumgespielt und herausgefunden, wie man die einzelnen Gauges gruppieren muss, damit der Algorithmus die so anordnet, wie ich es will damit's schön auf's Handy passt. So sieht's nun aus:
Und hier ist der Flow:
Und hier ist der Flow:
Code: Alles auswählen
[{"id":"ddd08f77.aa95c8","type":"tab","label":"openWB","disabled":false,"info":""},{"id":"9dbd38e5.2f1c78","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Netzleistung","topic":"openWB/evu/W","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":170,"y":100,"wires":[["518fad6.be57a54"]]},{"id":"518fad6.be57a54","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"EVU","group":"94194d10.49562","order":1,"width":"3","height":"2","gtype":"gage","title":"Einspeisung/Bezug","label":"units","format":"{{value}}","min":"-20000","max":"20000","colors":["#00b500","#e6e600","#ca3838"],"seg1":"-100","seg2":"100","x":440,"y":100,"wires":[]},{"id":"f8bc6d26.b0f448","type":"mqtt in","z":"ddd08f77.aa95c8","name":"PV-Erzeugung","topic":"openWB/pv/W","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":170,"y":400,"wires":[["1f7ab848.c6cf4"]]},{"id":"27b8fd57.8d8d22","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"PV-Erzeugung","group":"6ce58945.c03ba8","order":1,"width":"3","height":"3","gtype":"wave","title":"Produktion","label":"kW","format":"{{value}}","min":"0","max":"30","colors":["#b1dd8c","#96d35f","#77bb41"],"seg1":"","seg2":"","x":540,"y":400,"wires":[]},{"id":"b7c787ab.a04fd8","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Wallbox","topic":"openWB/global/WAllChargePoints","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":170,"y":660,"wires":[["dfe5d4d1.dfac88"]]},{"id":"dfe5d4d1.dfac88","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Wallbox","group":"dea0af19.b4e978","order":1,"width":"3","height":3,"gtype":"gage","title":"Wallbox","label":"Watt","format":"{{value}}","min":"0","max":"22000","colors":["#b1dd8c","#96d35f","#77bb41"],"seg1":"","seg2":"","x":480,"y":660,"wires":[]},{"id":"a99b143c.549bb8","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Hausverbrauch","topic":"openWB/global/WHouseConsumption","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":180,"y":320,"wires":[["547fb3d3.4c49c4"]]},{"id":"547fb3d3.4c49c4","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Hausverbrauch","group":"6ce58945.c03ba8","order":2,"width":"3","height":"3","gtype":"wave","title":"Verbrauch","label":"W","format":"{{value}}","min":"0","max":"6000","colors":["#00b500","#e6e600","#ca3838"],"seg1":"","seg2":"","x":470,"y":320,"wires":[]},{"id":"4a6b8dc2.f015a4","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Batterie","topic":"openWB/housebattery/W","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":150,"y":160,"wires":[["e03ad542.1c619"]]},{"id":"e03ad542.1c619","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Batterie","group":"94194d10.49562","order":2,"width":"3","height":"2","gtype":"gage","title":"Ladung/Entladung","label":"Watt","format":"{{value}}","min":"-9000","max":"9000","colors":["#ff2600","#f5ec00","#4f7a28"],"seg1":"-100","seg2":"100","x":450,"y":160,"wires":[]},{"id":"1f7ab848.c6cf4","type":"function","z":"ddd08f77.aa95c8","name":"invert","func":"var d = ( msg.payload * -1 ) / 1000;\nmsg.payload = d;\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","x":350,"y":400,"wires":[["27b8fd57.8d8d22"]]},{"id":"db284b71.d41aa","type":"mqtt in","z":"ddd08f77.aa95c8","name":"Hausbatterie","topic":"openWB/housebattery/%Soc","qos":"2","datatype":"auto","broker":"c4cb83c8.1bd0c","x":190,"y":580,"wires":[["8ce98900.864b48"]]},{"id":"8ce98900.864b48","type":"ui_gauge","z":"ddd08f77.aa95c8","name":"Ladezustand","group":"dea0af19.b4e978","order":3,"width":"3","height":3,"gtype":"donut","title":"Hausbatterie","label":"%","format":"{{value}}","min":"0","max":"100","colors":["#b1dd8c","#96d35f","#77bb41"],"seg1":"","seg2":"","x":450,"y":580,"wires":[]},{"id":"c4cb83c8.1bd0c","type":"mqtt-broker","name":"OpenWB","broker":"192.168.8.11","port":"1883","clientid":"","usetls":false,"compatmode":false,"keepalive":"30","cleansession":true,"birthTopic":"","birthQos":"0","birthRetain":"false","birthPayload":"","closeTopic":"","closeQos":"0","closeRetain":"false","closePayload":"","willTopic":"","willQos":"0","willRetain":"false","willPayload":""},{"id":"94194d10.49562","type":"ui_group","name":"Stromquelle","tab":"5955f817.d25808","order":2,"disp":true,"width":"6","collapse":true},{"id":"6ce58945.c03ba8","type":"ui_group","name":"Erzeugung/Verbrauch","tab":"5955f817.d25808","order":1,"disp":true,"width":"6","collapse":true},{"id":"dea0af19.b4e978","type":"ui_group","name":"Batterien","tab":"5955f817.d25808","order":3,"disp":true,"width":"6","collapse":true},{"id":"5955f817.d25808","type":"ui_tab","name":"openWB","icon":"event_available","disabled":false,"hidden":false}]
openWB-series2, openWB-Buchse, E3/DC S10pro+19.5kWh, 30kWp Ost-Süd, Model 3 und Ion
