openWB lädt nur einphasig

[ager01]

Hallo ich habe folgendes Problem:
Ich habe mir zusätzlich zur bestehenden und gekauften openWB Standard+ eine eigene openWB Wallbox aufgebaut.
Folgende Komponenten sind verbaut:
Raspberry 3B+ mit Addon-Platine vom openWB Shop, aktuelle openWB Software ist die Nightly 1.9.282 (2022-11-03 12:04:11 +0100 [14b6733e] )
EVSE DIN Modbus vom openWB Shop Adresse 1 mit Brücke zwischen PP und Ground mit 220Ohm (Testweise auch 680Ohm)
SDM630 Modbus V2 mit Adresse 11
Schütz 4pol

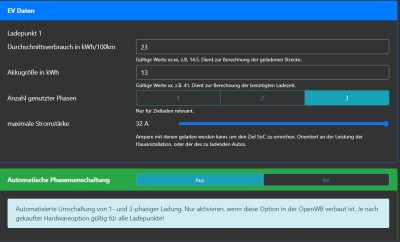

Aktuell ist die openWB Software so eingestellt, daß direkt dreiphasig geladen werden soll (siehe Bild2), keine Phasenumschaltung eingestellt
Trotz allem lädt die Wallbox immer nur einphasig (maximal geht bei dem Auto 2phasig). Ich habe das Forum nach allen Möglichkeiten schon durchsucht, mit Einstellung von Min-Laden auf einphasig und Sofortladen auf dreiphasig und dann umschalten bei gestecktem Fahrzeug alles bisher ohne Erfolg.

Verbinde ich das Auto (Mercedes Hybrid) mit der gekauften openWB lädt dieses mit der maximalen Stromstärke von 6.8kW (2phasig).
Hat irgendjemand eine Idee was ich falsch mache oder wo ich noch nachschauen könnte?
Grüsse
Achim

Editiert - Bilder von oWB-Hardware sind unerwünscht. Das gilt auch für Komponenten.

[LutzB]

Die Phasenumschaltung gibt es bei Eigeninstallationen nicht. Die zugekaufte Addon Platine hat dafür auch keine Anschlüsse

[ager01]

Die Phasenumschaltung gibt es bei Eigeninstallationen nicht. Die zugekaufte Addon Platine hat dafür auch keine Anschlüsse

Hallo Lutz,
das ist auch nicht das Problem, eine Umschaltung ist nicht gewünscht.

Ich möchte bei Sofortladen immer dreiphasig bzw. weil mein Fahrzeug das nur kann, zweiphasig laden.
Aktuell lädt die Wallbox aber immer nur einphasig.

[openWB]

Die Phasenumschaltung gibt es bei Eigeninstallationen nicht. Die zugekaufte Addon Platine hat dafür auch keine Anschlüsse

Hallo Lutz,
das ist auch nicht das Problem, eine Umschaltung ist nicht gewünscht.

Ich möchte bei Sofortladen immer dreiphasig bzw. weil mein Fahrzeug das nur kann, zweiphasig laden.
Aktuell lädt die Wallbox aber immer nur einphasig.

Was sagt denn der Elektriker der das aufgebaut hat dazu?
Was sagt das Inbetriebnahmeprotokoll?

[ager01]

Die Phasenumschaltung gibt es bei Eigeninstallationen nicht. Die zugekaufte Addon Platine hat dafür auch keine Anschlüsse

Hallo Lutz,
das ist auch nicht das Problem, eine Umschaltung ist nicht gewünscht.

Ich möchte bei Sofortladen immer dreiphasig bzw. weil mein Fahrzeug das nur kann, zweiphasig laden.
Aktuell lädt die Wallbox aber immer nur einphasig.

Was sagt denn der Elektriker der das aufgebaut hat dazu?
Was sagt das Inbetriebnahmeprotokoll?

Der Elektromeister, der ich nach Handwerker-Brief ich selber bin, sagt das alles richtig angeschlossen ist und dies anscheinend ein Problem der Konfiguration der Software bzw. der EVSE DIN ist.
Daher wäre es schön wenn es jemanden gibt der mir hier entsprechende Hinweise geben könnte.

[Jarry]

Wenn alles richtig angeschlossen und verkabelt ist, keine Umschaltung verbaut ist, dann muss es am Auto liegen.
Wenn man das ausschließen kann, muss wohl doch in der Verkabelung was nicht stimmen. Ohne Umschaltung kann die OpenWB nicht steuern ob das Auto ein- oder dreiphasig lädt.
Also nochmal alles durchmessen!

[openWB]

Hallo Lutz,
das ist auch nicht das Problem, eine Umschaltung ist nicht gewünscht.

Ich möchte bei Sofortladen immer dreiphasig bzw. weil mein Fahrzeug das nur kann, zweiphasig laden.
Aktuell lädt die Wallbox aber immer nur einphasig.

Was sagt denn der Elektriker der das aufgebaut hat dazu?
Was sagt das Inbetriebnahmeprotokoll?

Der Elektromeister, der ich nach Handwerker-Brief ich selber bin, sagt das alles richtig angeschlossen ist und dies anscheinend ein Problem der Konfiguration der Software bzw. der EVSE DIN ist.
Daher wäre es schön wenn es jemanden gibt der mir hier entsprechende Hinweise geben könnte.

Die Software hat im Selbstbau keine Möglichkeit die Phasigkeit zu beeinflussen.
Ebenso kann die EVSE DIN die Phasigkeit nicht beeinflussen.
Ein Problem lässt sich auf Verkabelung oder Fahrzeug eingrenzen.

[derNeueDet]

Hast du ein einphasiges Typ2 Kabel gekauft und verbaut?

Du siehst als E Meister ja selbst, dass technisch nur ein Schütz geschaltet wird. Also wenn 3 P angeschlossen sind und auf den Phasen auch Spannung ist, dann bekommt das Fahrzeug auch 3 Phasen. Was es dann draus macht...

[ager01]

Hast du ein einphasiges Typ2 Kabel gekauft und verbaut?

Du siehst als E Meister ja selbst, dass technisch nur ein Schütz geschaltet wird. Also wenn 3 P angeschlossen sind und auf den Phasen auch Spannung ist, dann bekommt das Fahrzeug auch 3 Phasen. Was es dann draus macht...

Ja das ist richtig. Der notwendige Hinweis war noch einmal alles durchzumessen.
Auch das vor konfektionierte CSS-Kabel. Wenn man ein Auto hat das nur über 2 Phasen lädt und der L2 im CSS-Stecker nicht angeschlossen ist, kann das Auto nur einphasig laden

Da die Kabel im Stecker direkt angeschlossen sind und nicht geschraubt heißt es das Kabel zurückschicken und ein Neues anfordern.

Grüsse
Achim

[aiole]

Es ist ein Typ2-Stecker (AC). Das hat nichts mit CCS (DC) zu tun, falls Du das mit CSS meinst.
